Ендова кровли: устройство и особенности

Крыша дома — это то, что обеспечивает комфорт, защиту, уют. При возведении здания ей уделяется много внимания. И большинство людей, которые никогда не сталкивались со строительством кровли, полагают, что наиболее важный элемент крыши — это наружное покрытие. Но у скатной крыши есть другие ключевые узлы, например ендовы. Рассмотрим подробнее, что это такое, почему им надо уделять повышенное внимание и как правильно их сделать.

Что такое ендова кровли

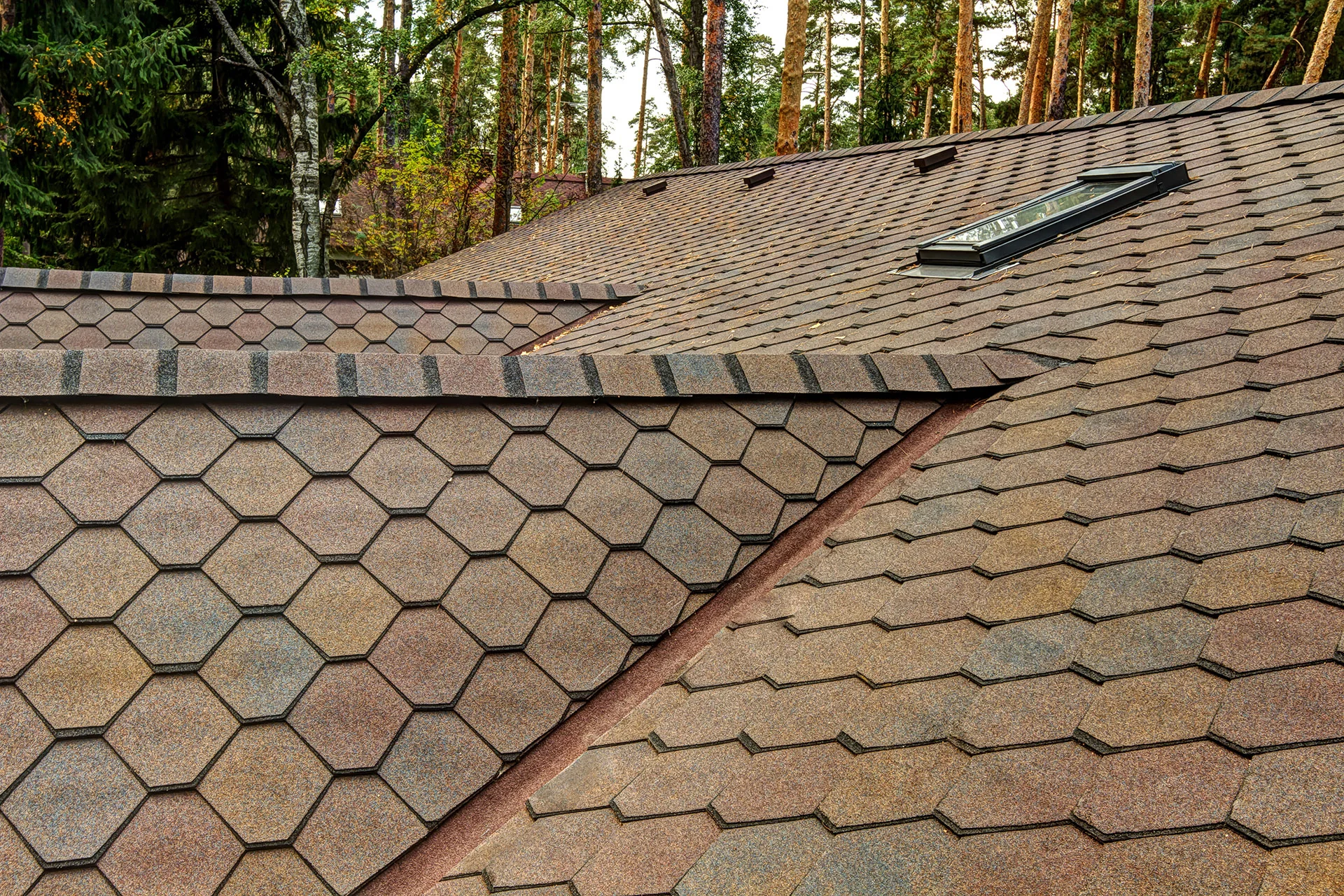

Ендова, или разжелобок, — это участок, на котором две плоскости крыши сходятся в единую линию во внутреннем углу. Если крыша сложная и имеет много скатов, то на ней образуется множество ендов. Размеры ендовы могут быть разные и зависят в первую очередь от уклона крыши. Чем он меньше, тем более длинный и широкий получается разжелобок.

Кроме того, разжелобки делают в месте примыкания кровельного материала к вертикальным конструкциям мансардных и слуховых окон. С их помощью отводится лишняя вода, а также они препятствуют задуванию снега и попаданию воды под скат крыши.

Все ендовы кровли — тонкие места, которые надо сконструировать и обустроить максимально аккуратно. В противном случае на этом участке будут скапливаться влага, снег, листва, здесь будут образовываться очаги гниения материала. Если же в ендове вода будет застаиваться в холодное время года, а потом замерзать, то лёд может повредить материал кровли.

Зачем дополнительно защищать ендову?

Казалось бы, кровельный материал мог бы сходиться «естественно», зачем нужны дополнительные тонкости и монтаж новых элементов? На это есть несколько причин:

• Места стыков плоскостей должны быть герметичны. Влага — основной враг любого сооружения, поэтому нужно максимально обезопасить крышу от скопления воды.
• Даже если все скаты крыши имеют хороший наклон и отводят воду, именно на ендовы приходится основной поток воды.
• Правильно сделанные разжелобки усиливают стропильную систему крыши и равномерно распределяют в первую очередь снеговую нагрузку.

Ендовой называют не только сам стык двух плоскостей крыши, но и специальный элемент, который есть в комплектации к различным типам кровельных покрытий. Например, это специальная планка, согнутая внутрь, которой оформляют стык. Обычно она изготавливается из того же материала, что и покрытие крыши. А для гибкой черепицы используют битумный рулонный материал — ендовный ковер.

Чем сложнее конструкция крыши, тем больше ендов кровли потребуется смонтировать, чтобы снизить риск протечек.

Разновидности ендов

Ендовы кровли имеют три разновидности:

• открытые — стык полотен кровли имеет небольшой зазор, в который укладывается желобок;
• закрытые — скаты крыши прилегают друг к другу плотно, зазоров между ними нет;
• сочленённые — полотна кровли переплетаются в месте сочленения, такие ендовы монтируются на крутых скатах и требуют обязательной гидроизоляции.

Последняя разновидность выглядит наиболее эстетично, но технология отвода воды наиболее эффективна по обычным открытым разжелобкам.

Монтаж ендовы

Казалось бы, установить ендову просто: укрепить её поверх стыка скатов крыши. Однако у этого процесса есть своя схема и технология.

Ендовы для кровли с металлической или композитной и гибкой черепицей различаются по способу монтажа.

Для металлических кровель нижняя, или внутренняя, ендова устанавливается до того, как вы положили материал кровли. Именно она служит для того, чтобы направлять воду в водосток. Верхняя ендова устанавливается поверх материала кровли и придаёт соединению кровельных полотен законченный вид. Обычно верхняя ендова предотвращает образование засоров из скоплений листьев, хвои и т. д.

Нижняя ендова выдерживает большие нагрузки, так как во время дождя через неё проходит много воды. По этой причине под неё делают сплошную обрешётку из досок, которые предварительно обрабатывают антисептиком.

Во время монтажа ендовы кровли обязательно надо сделать гидроизоляцию.

• Основание под гидроизоляционным материалом должно быть ровное, прочное, не подвергающееся деформации.
• В месте возможного попадания воды нельзя крепить гидрозащитную плёнку с помощью гвоздей или металлических скоб.
• В зоне ендовы обязательно должен быть вентиляционный зазор для постоянного проветривания.
• Места нахлёста и примыканий изолирующей плёнки нужно проклеить самоклеящейся лентой, которая устойчива к воде и перепадам температур.

При монтаже кровли из гибкой черепицы оптимальным решением является ендовный ковёр. Например, ендовный ковёр ТЕХНОНИКОЛЬ — это битумно-полимерный рулонный гидроизоляционный материал с основой из полиэфира, пропитанного битумно-полимерным составом, с последующим нанесением вяжущего защитного слоя в виде базальтовой многофракционной посыпки и с тыльной стороны — мелкозернистого песка.

Для усиления гидроизоляции под ендовный ковёр монтируется самоклеящийся подкладочный ковёр — ANDEREP ULTRA или ANDEREP NEXT SELF. Подкладочный ковёр служит дополнительной гидроизоляцией и повышает надёжность узла.

Затем укладывается ендовный ковёр ТЕХНОНИКОЛЬ. Это специальный материал, в основе которого полиэфир, пропитанный СБС-модифицированным битумом. Такая структура позволяет материалу выдерживать высокие механические нагрузки и не рваться при растяжении. Сверху битум защищён базальтовой посыпкой, которая предохраняет от разрушительного воздействия УФ-излучения. В итоге материал прослужит столько же, сколько и сама кровля.

При монтаже ендовный ковёр смещается по горизонтали на 20–30 мм и промазывается на ширину 100 мм битумной мастикой. С лицевой стороны его следует прибить специальными гвоздями с шагом 200–250 мм.

По возможности по всей длине ендовы надо уложить только одно сплошное полотно ковра, без нахлёстов. Если ендовный ковёр укладывают с нахлёстом, то шов следует особенно тщательно проклеить. Во многих руководствах в Сети есть подробные описания и фото процесса. Далее укладывают материал кровли и верхнюю ендову.

Монтаж методом подреза

Ендову мягкой кровли можно сделать методом подреза. Для этого нужны строительный нож, ножницы по металлу, деревянная рейка, шнур для разметки, шпатель.

Порядок действий при работе будет следующим:

• В 300 мм от линии сгиба ендовы на подкладочный ковёр нанесите разметку.
• Каждый гонт на пологой стороне ската прибивайте гвоздями по линии разметки.
• С помощью кровельного ножа совершите подрез гибкой черепицы на стороне более крутого ската на расстоянии 70–80 мм от центральной линии сгиба ендовы. Если вы подложите под гонты доску, то не порежете подкладочный ковёр.
• Затем ножницами по металлу у верхнего края гонтов подрежьте небольшой угол для отбоя дождевой воды.
• Наконец, гонты обоих скатов промажьте мастикой ТЕХНОНИКОЛЬ ФИКСЕР в тех местах, где нет самоклеящегося слоя. Это усилит гидроизоляцию ендовы.

Заключение

Ендова — важный элемент надёжной и долговечной кровли, большая часть протечек возникает именно на линии стыка. Поэтому ендова требует внимания, качественных материалов, а также тщательной, аккуратной работы.

Но если всё будет сделано верно, то владелец дома избежит серьёзных трудностей и не будет испытывать волнения при каждом проливном дожде или весеннем таянии снежной шапки на крыше.
