ТН-Фундамент СВГ Адгезив
Система изоляции подземных конструкций зданий и сооружений с двухслойной гидроизоляционной мембраной из битумно-полимерных рулонных материалов с обратной адгезией к вертикальным железобетонным конструкциям

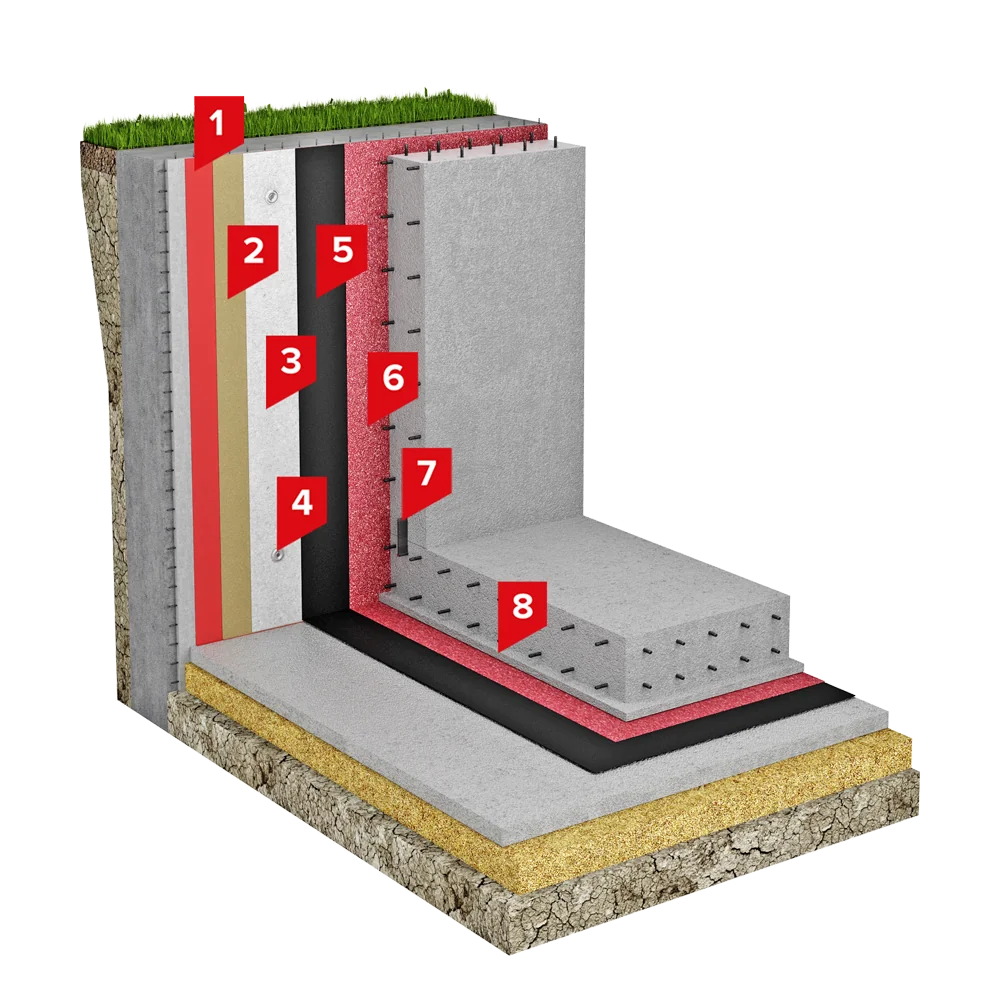

Состав:
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0
-
Геотекстильное полотно
ТЕХНОНИКОЛЬ ГЕО Фундамент - ТЕХНОНИКОЛЬ АЛЬФА ПРОФ НГ
- Тарельчатый держатель ТЕХНОНИКОЛЬ
- Техноэласт ФУНДАМЕНТ ТЕРРА
- Техноэласт ФУНДАМЕНТ АДГЕЗИВ
- Гидрошпонка ТН Фундамент ТПС-В 140-1
- Защитная стяжка
Альтернативные материалы:
5. Техноэласт ФУНДАМЕНТ ФИКС
6. Гидрошпонка ТН Фундамент ТПС-В 100-2 / Профиль набухающий ТН Фундамент Б; Профиль набухающий ТН Фундамент Р
Примечание:
Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
В качестве гидроизоляционной мембраны применяется двухслойная комбинация битумно-полимерных рулонных материалов Техноэласт ФУНДАМЕНТ ТЕРРА (первый слой) + Техноэласт ФУНДАМЕНТ АДГЕЗИВ (второй слой). Особенностью данного гидроизоляционного покрытия является обратная адгезия к вертикальным бетонным поверхностям конструкций фундамента и защитной стяжке на горизонтальной поверхности. На горизонтальное основание Техноэласт ФУНДАМЕНТ ТЕРРА укладывается свободно со сплавлением швов. Второй слой из материала Техноэласт ФУНДАМЕНТ АДГЕЗИВ полностью наплавляется по первому слою. На вертикальной поверхности Техноэласт ФУНДАМЕНТ ТЕРРА временно крепится к основанию круглыми тарельчатыми держателями ТехноНИКОЛЬ в верхней части рулона, второй слой Техноэласт ФУНДАМЕНТ АДГЕЗИВ полностью наплавляется по первому слою.
Комбинация слоев Пленки ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0 и Геотекстильного полотна ТЕХНОНИКОЛЬ ГЕО Фундамент плотностью 500 гр\м2 образуют слой скольжения, предохраняющий вертикальную гидроизоляционную мембрану от повреждения при осадке строительных конструкций. Стеклоткань ТЕХНОНИКОЛЬ АЛЬФА ПРОФ НГ плотностью не менее 200 гр\м2 предохраняет слои скольжения от возможного повреждения при воздействии пламени горелки. Данные слои также временно крепятся к основанию круглыми тарельчатыми держателями ТехноНИКОЛЬ. После устройства гидроизоляционной мембраны на горизонтальной поверхности, необходимо выполнить устройство защитной стяжки. При необходимости, горизонтальную гидроизоляционную мембрану можно выполнить из материалов без обратной адгезии к бетонной поверхности со сплошным наплавлением.
Для герметизации технологических швов в данной системе применяются: Гидрошпонки ТехноНИКОЛЬ Фундамент ТПС-В; Гидрошпонки ТехноНИКОЛЬ Фундамент ТШ-В; Гидрошпонки ТехноНИКОЛЬ Фундамент ТШ-Н; Профиль набухающий ТН Фундамент Б, Профиль набухающий ТН Фундамент Р.
Для герметизации деформационных швов в данной системе применяются: Безосновный битумно-полимерный материал ТЕХНОНИКОЛЬ Флекс вместе с Гернитовыми шнурами ТН Фундамент; Гидрошпонки ТехноНИКОЛЬ Фундамент ДШ-В; Гидрошпонки ТехноНИКОЛЬ Фундамент ДШ-Н, Гидрошпонки ТехноНИКОЛЬ Фундамент ДШП-В.
Проектирование согласно:
Производство работ согласно:
Инструкции по монтажу гидроизоляционной мембраны из битумно-полимерных рулонных материалов.
Система применяется для гидроизоляции подземных строительных конструкций различного назначения и класса ответственности, в котлованах с вертикальным ограждением: стена в грунте, шпунтовое ограждение, буросекущие/бурокасательные сваи и др., в любых гидрогеологических условиях.
