Зачем нужна вентиляция цоколя

Матчасть

Содержание

Что такое цокольный дефлектор

Цокольный дефлектор ТЕХНОНИКОЛЬ

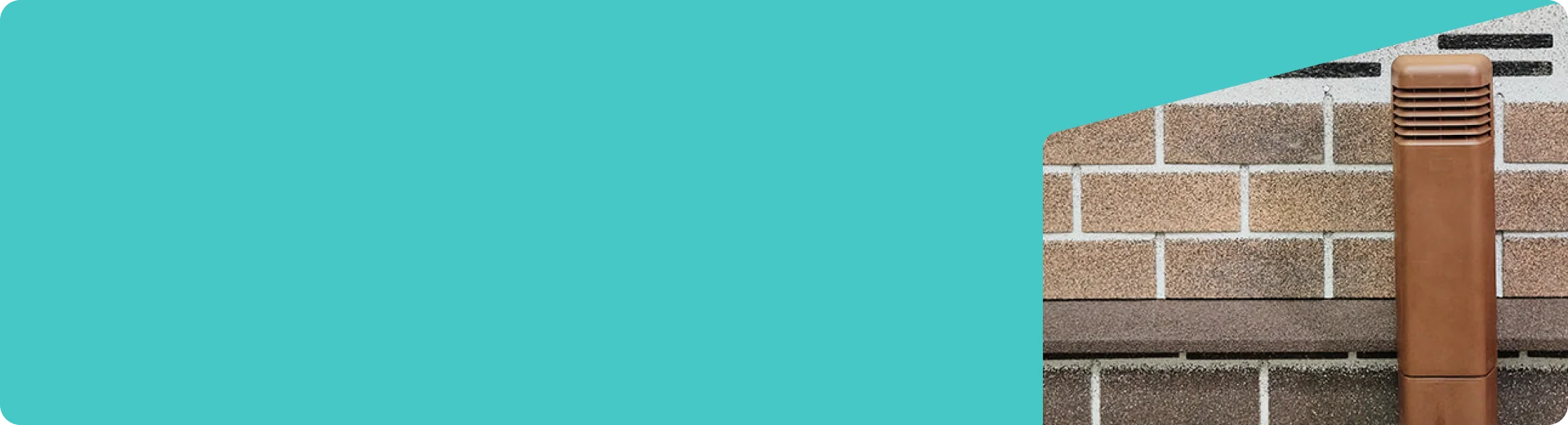

Установленный цокольный дефлектор

Цокольный дефлектор нужен для естественной или в системе принудительной вентиляции цоколя здания. Так же предназначен для притока свежего воздуха в расположенные в подвале сауну, гараж, котельную, подачи воздуха в камины.

В подвальном помещении скапливается влага, которая испаряется из верхних слоев почвы. Впоследствии это может привести к отсыреванию строительных конструкций или образованию плесени и гнили. Это приводит к развитию у жильцов заболеваний, которые с течением времени могут перерасти в хронические формы. Кроме скопления влаги, в подвале скапливается почвенный газ — радон, который является радиоактивным. Радон поднимается в помещения через цоколь здания и оказывает вредное воздействие на здоровье человека. Уровень радона в помещениях можно значительно снизить естественной вентиляцией цоколя с помощью цокольного аэратора.

Так же цокольный дефлектор нужен для притока свежего воздуха в расположенные в подвале сауну, гараж, котельную, подачи воздуха в камины.

Аэратор применим для естественной или в системе принудительной вентиляции цоколя здания.

Конструкция дефлектора препятствует попаданию в подвал снега, мусора и мелких животных.

Мы хотим, чтобы дом приносил радость и дарил уют нам и нашим близким.

Для этого важно учесть все тонкости и нюансы. В том числе и вентиляцию цокольного пространства. Это можно сделать с помощью цокольного дефлектора ТЕХНОНИКОЛЬ. Его основным назначением является проветривание подпольного пространства под первым этажом дома. Роль аэратора в процессе эксплуатации жилого помещения очень важна.

Из каких элементов состоит цокольный дефлектор

Колено — горизонтальная часть и кронштейны цокольного дефлектора ТЕХНОНИКОЛЬ
Корпус — вертикальная часть цокольного дефлектора ТЕХНОНИКОЛЬ

Чертеж цокольного дефлектора ТЕХНОНИКОЛЬ с размерами

1. Колено цокольного аэратора диаметром 132 мм
2. Корпус дефлектора с крышкой
3. Кронштейн

Чем дефлекторы отличаются от продухов

Дефлектор позволяет поднять приточное отверстие высоко над уровнем земли, поэтому не зависит от высоты снежного покрова, даже если ввод в цоколь находится ниже уровня земли. При этом нужно обязательно выполнить основательную гидроизоляцию отверстия в цоколе обмазочными или рулонными материалами. Просто замазать герметиком — не достаточно.

Защищает от грызунов и насекомых.

Аэратор используют для естественной и принудительной системы вентиляции.

Подходит для жилого и нежилого цоколя.

Цокольный дефлектор предназначен для притока свежего воздуха в расположенные в подвале сауну, гараж, котельную, подачи воздуха в камины.

Дефлектор
Продух

Варианты использования

Приточная вентиляция подвала
Приточная вентиляция котельной, расположенной в подвале
Приточная вентиляция камина
Цокольный аэратор в системе общей вентиляции дома

Расчет системы вентиляции цоколя

При расчете вентиляции цоколя надо учитывать конфигурацию цокольного пространства, влажность почвы и конструкций, дренажную систему дома. В цокольном пространстве не должно оставаться невентилируемых зон.

Количество цокольных дефлекторов в зависимости от объема цокольного пространства и воздушного потока:

Площадь цоколя внутренняя, S, м² Высота цоколя, h, м Объем цокольного пространства, V = S h, м³ Воздушный поток, м³/ч Количество цокольных дефлекторов, шт.
50 0,8 40 20 2
100 0,8 80 40 4
150 0,8 120 60 4
200 0,8 160 80 6

Установка и расположение элементов

Для полной вентиляции аэраторы распределяют равномерно по периметру цоколя с учетом его конструктивных особенностей.

В цокольном пространстве не должно оставаться невентилируемых зон.

Нижний край отверстия должен быть на высоте не менее 300 мм от поверхности земли, желательно выше. До этого уровня доводится гидроизоляция. Поэтому при меньшей высоте входные отверстия нужно тщательно гидроизолировать.

Колено аэратора устанавливают в отверстие в цоколе диаметром до 160 мм.

Горизонтальный патрубок соединяют с воздуховодом диаметром 132 мм.

Вертикальная труба крепится к стене кронштейнами.

Пространство между трубой дефлектора и патрубком заполнить полиуретаном герметиком и зашпатлевать поверхность цокольной шпатлевкой.

Инструкция по монтажу

1. Отметьте место установки цокольного дефлектора.
Место установки должно совпадать с вентиляционным отверстием в несущей части цоколя.
2. Вырежьте отверстие в цокольной облицовке и теплоизоляции, при наличии.
3. Установите нижнюю часть дефлектора в отверстие.
Загерметизируйте место соединения трубы дефлектора и стены.
4. Установите верхнюю часть дефлектора и отметьте на фасаде или цоколе место под крепеж.
Временно снимите дефлектор.
5. Установите крепежные элементы в отверстия.
6. При необходимости обрежьте пластиковый фиксатор, в зависимости от расстояния до стены.
7. Наденьте пластиковый крепежный элемент на дюбели и закрепите при помощи гаек.
Верхнюю часть дефлектора соедините с крепежным элементом при помощи болта и гайки.

Ошибки монтажа

Ошибки Последствия Как исправить
Неправильно выбран крепеж Дефлектор не держится, болтается, может открепиться Уточнить из какого материала сделан цоколь и подобрать правильный крепеж
Приточное отверстие дефлектора расположено слишком низко Зимой приточное отверстие засыпает снегом и оно перестает пропускать воздух, по сути дефлектор перестает работать Заменить корпус дефлектора на более длинный, чтобы приточное отверстие всегда было над верхней границей снежного покрова. Если это невозможно, своевременно убирайте снег с отмостки
Отверстие в цоколе недостаточного диаметра Нельзя установить дефлектор — колено не влезает в отверстие Надо увеличить диаметр отверстия
Забыли про гидроизоляцию пространства вокруг трубы дефлектора Вода затекает в цокольное пространство Надо тщательно герметизировать пространство вокруг трубы мастикой или рулонными битумными или ПВХ мембранами*

*Гидроизоляция фундамента — очень ответственный этап в строительстве. При нарушении технологии под гидроизоляцию попадает влага и ремонт потом будет очень сложный и дорогой. С фундамента на цоколь гидроизоляция как правило заводится на 30 см. В случае, если какой-то элемент подходит через слой гидроизоляции, то надо выполнять примыкание соответствующим образом, то есть просто замазать герметиком будет не достаточно.

Что будет если не проветривать цоколь

Если не проветривать цоколь, то в цокольном пространстве будет повышенная влажность. Как следствие, рост плесени, грибка, загнивание древесины, неприятный запах. Все это подрывает здоровье жильцов и приводит к разрушению деревянных конструкций основания пола.

Особенности работы цокольных дефлекторов зимой

Цокольное пространство обязательно проветривать в любое время года. Зимой холодно и влажность меньше, чем летом, значит можно заглушить часть вентиляционных отверстий, чтобы не выпускать тепло. Это допустимо в том случае если цокольные дефлекторы работают в нежилом цоколе и для притока, и для оттока воздуха. То есть когда воздух циркулирует только в нежилом цокольном пространстве.

Если цокольный дефлектор работает на приток, а вытяжка где-то выше, то нужно исходить из того, насколько стабильная тяга. Независимо от того жилой или нежилой цоколь. Без тяги зимой дефлектор обмерзает и в этом случае его нужно закрывать — именно тогда, когда пропадает тяга воздуха. В таком случае для притока воздуха лучше сразу установить приточный клапан с термодатчиком, который будет закрывать или открывать вентиляционное отверстие, исходя из параметров температуры воздуха.

Преимущества цокольных дефлекторов ТЕХНОНИКОЛЬ

Минимум отходов

Оптимальная высота цоколя как правило 0,7 − 1м, нижний край отверстия дефлектора должен быть на высоте не менее 30 см от поверхности земли, желательно выше. Размеры цокольного дефлектора ТЕХНОНИКОЛЬ идеально подходят под стандарты с минимальной подгонкой под высоту цоколя.

Жесткая конструкция

Цокольный дефлектор ТЕХНОНИКОЛЬ состоит из двух элементов, соединяющихся между собой — для дополнительной жесткости конструкции. Это важно, так как элементы на цоколе можно легко задеть.

Гарантия и срок службы

Гарантия на цокольный дефлектор ТЕХНОНИКОЛЬ — 15 лет, срок службы — 30 лет.

Всего один кронштейн для крепления дефлектора

Достаточная жесткость конструкции цокольного дефлектора ТЕХНОНИКОЛЬ в сборе дает возможность крепления в стене здания одним кронштейном. Это помогает избежать дополнительных отверстий в стене, утеплителе и дополнительных слабых мест для попадания влаги и промерзания.

Меньше деталей

Уменьшенное количество деталей и высоты цокольного дефлектора ТЕХНОНИКОЛЬ, уменьшает габариты упаковки, что значительно упрощает транспортировку и хранение элемента.
