Зачем нужна кровельная вентиляция

Зачем вентилировать подкровельное пространство

Вентиляция подкровельного пространства нужна, чтобы:

• защищать кровельный утеплитель от переувлажнения;
• оберегать деревянные элементы кровли;
• уменьшать нагрев кровельного покрытия и спасать от жары летом;
• сохранять тепло на мансардном этаже зимой;
• противостоять образованию наледи и сосулек;
• поддерживать здоровый микроклимат в доме.

Воздушная прослойка, будь то холодный чердак или вентиляционный зазор кровли над теплой мансардой, защищает кровельный пирог от перегрева летом — жар от раскаленной солнцем крыши не передается полностью потолку мансарды, то есть подкровельный воздушный поток понижает температуру.

Зимой — занесенная снегом обледеневшая кровля не охлаждает дом так сильно, как без воздушной прослойки.

Таким образом воздушный зазор выравнивает температуру, смягчая влияние окружающей среды на температуру внутри дома.

Лишняя влага — главный враг любой кровли

Подкровельное пространство дома с утепленной мансардой нужно обязательно проветривать. А в доме с холодным чердаком проветривание происходит через сам чердак. В обоих случаях должен быть обеспечен приток и отток воздуха.

Крыша — это место образования лишней влаги. Это происходит из-за разницы температур внутри и снаружи помещения, особенно в холодное время года. На границе теплого и холодного воздуха всегда образуется конденсат.

От повышенной влажности в подкровельном пространстве страдают деревянные конструкции крыши, утеплитель. Теплоизоляционные свойства мокрого утеплителя снижаются в несколько раз, а деревянные конструкции гниют, поражаются плесенью и грибками. Все это сокращает срок службы кровли и негативно отражается на здоровье жильцов дома.

При правильном устройстве кровельного пирога пароизоляция препятствует проникновению водяного пара из помещения, а диффузионная мембрана закрывает утеплитель с наружной стороны, не пропуская воду сверху, в то же время не препятствует выходу водяных паров из утеплителя наружу.

Классическая конструкция утепленного чердачного и мансардного помещения скатной кровли из гибкой черепицы

1. Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS
2. Подкладочный ковер ANDEREP NEXT FIX
3. Деревянный настил (ОСП−3, ФСФ)
4. Разреженная обрешетка
5. Деревянные бруски
6. Соединительная односторонняя лента ТЕХНОНИКОЛЬ АЛЬФАБЕНД 60
7. Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП
8. ТЕХНОЛАЙТ ЭКСТРА — утеплитель
9. Стропильная балка
10. Обрешетка под внутреннюю отделку
11. Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 4.0
12. Подшивка из листовых материалов (ГКЛ / ОСП−3 / вагонка)

Чтобы отвести водяные пары из пространства между диффузионной мембраной и кровлей, обезопасить кровельную конструкцию и утеплитель, нужна вентиляция подкровельного пространства. Надо обеспечить доступ воздуха на уровне карнизных свесов и выход его в области коньковых частей кровли. И если первое не представляет никаких сложностей, то выпустить воздух там, где нужно обеспечить герметичность кровельного покрытия, задача не простая, но выполнимая. Именно для решения этих вопросов служат элементы подкровельной вентиляции.

Благодаря подкровельной вентиляции воздух поступает снизу и выходит сверху. Важно обеспечить беспрепятственное движение воздуха под кровлей.

Вентиляция удаляет остаточный пар, попавший из дома, выравнивает температуру по всей площади крыши, предотвращая образование конденсата с внутренней стороны кровли и появление наледи, сосулек зимой, а летом уменьшает температуру на мансардном этаже.

Оптимальное решение — естественная вентиляция подкровельного пространства. В данном случае используется естественная тяга, которая образуется при правильном расположении приточных и вытяжных отверстий. Это наименее дорогой вариант. Он обустраивается при помощи вентиляционных решёток, аэраторов, софитов, вентиляционных труб.

Для сокращения расходов, вентиляцию кровли лучше делать сразу.

Холодная кровля

Холодный чердак — это и есть подкровельное пространство, которое способствует свободной циркуляции воздуха естественным образом. Перфорированные софиты пропускают воздух на чердак, а через коньковый и скатный аэраторы воздух выходит наружу.

А как же старые дома с чердаками? Там нет никаких аэраторов. Действительно, многие старые дома без вентиляции сохранились достаточно хорошо — на чердаке сухо, в доме тепло. Дело в том, что там прекрасно организована естественная вентиляция чердачного пространства. На чердаке есть слуховые окна, дополнительные зазоры и отверстия для циркуляции входящего и выходящего воздушного потока — банальные щели между досками, не герметичные оконные рамы. Получается такая естественная аэрация без специальных вентиляционных отверстий )

Теплая кровля

Если мансарда жилая, то для вентиляции подкровельного пространства воздух должен проходить через кровельный зазор между утеплителем и кровельным покрытием. Такой воздушный поток называется конвективным, он направлен от карниза к коньку. Чтобы воздух беспрепятственно двигался между теплоизоляционными и гидроизоляционными слоями кровельного пирога, надо предусмотреть дополнительное пространство с применением контробрешетки и обрешетки. Высота такого кровельного вентиляционного зазора должна быть не менее 50 мм.

В пространстве под крышей формируется вентилируемый контур — приток, переток и отток воздуха. Приток обеспечивается в местах карнизного свеса по нижнему краю кровли, в области ендовы и других местах прерывания контура. Переток — воздух проходит между брусками обрешетки. Отток осуществляется в области коньков, местах примыканий.

Важно обеспечить непрерывность контура, чтобы исключить образование «застойных мест», благоприятных для образования конденсата.

Устройства для защиты входных и выходных вентиляционных отверстий на кровле

ТЕХНОНИКОЛЬ производит элементы для защиты вентиляционных отверстий. Сами по себе защитные элементы не способствуют вентиляции. Например, если установить коньковый аэратор, но в коньке не будет прорези, то воздух не будет выходить из подкровельного пространства — вентиляция работать не будет. Отверстия и прорези в определенных частях крыши нужны для входа и выхода воздуха. Защитные устройства — аэраторы защищают вентиляционные отверстия от дождя, снега, листьев, насекомых и птиц. Главная задача аэраторов, вентиляционных лент и софитов — защитить систему вентиляции от мусора, чтобы воздух входил и выходил беспрепятственно и вентиляция работала.

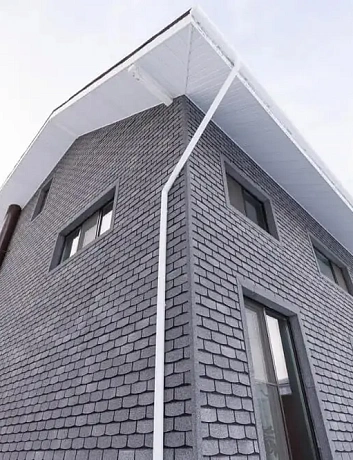

Чтобы обеспечить приток воздуха на карнизе нужно отверстие в верхней части лобовой доски под карнизной планкой или отверстие на карнизном свесе. В первом случае приточное отверстие защищают вентиляционной лентой, а во втором — перфорированными софитами.

Для оттока воздуха нужно сделать отверстие по всей длине конька, либо отверстия в верхней части ската, если это вальмовая кровля. В первом случае для защиты выходного отверстия используют коньковый аэратор, а во втором случае — точечные аэраторы.

Сплошной коньковый аэратор

Применяется для удаления избыточной подкровельной влаги. Имеет специальную защиту, фильтр из пенополиуретана от насекомых и осадков. Применяется на коньковых кровлях. На коньковый аэратор монтируется коньково-карнизная черепица, которая соответствует основной цветовой гамме крыши.
Цвет: чёрный

Коньковый аэратор 1 м с крепежом

Нужен для удаления избыточной влаги из подкровельного пространства скатной крыши с покрытием из гибкой черепицы. Не требует подреза коньково-карнизной черепицы при монтаже на аэратор. Продольный паз в центральной части позволяет сгибать конек по ровной линии. Может использоваться как с фильтром, так и без него. Крепеж и фильтр — в комплекте.
Цвет: чёрный

Коньковый аэратор 1 м СТАНДАРТ

Для удаления избыточной влаги из подкровельного пространства скатной крыши с покрытием из гибкой черепицы. Не требует подреза коньково-карнизной черепицы при монтаже на аэратор. Продольный паз в центральной части позволяет сгибать конек по ровной линии. Поставляется без фильтра и крепежа.
Цвет: чёрный

Аэроэлемент КТВ

Применяется для удаления избыточной подкровельной влаги на кровлях, где отсутствует конек крыши или коньковой вентиляции не достаточно.

Аэратор КТВ ЭЛИТ

Для улучшения вентиляции и удаления избыточной подкровельной влаги на кровлях, где отсутствует конек крыши или коньковой вентиляции недостаточно. Колпак аэратора КТВ ТЕХНОНИКОЛЬ Элит покрыт минеральными гранулами, что не только придает ему привлекательный внешний вид, но и продлевает срок его использования.

Вентиль SKAT

Применяется на скатных кровлях с уклоном от 5 ° с плоской поверхностью: гибкая черепица, металлическая фальцевая кровля, плоские асбестоцементные листы. Устанавливается непосредственно на кровельное покрытие.
Крепеж — в комплекте.

Вентиль SKAT Monterrey

Устанавливается на металлочерепицу с профилем Monterrey непосредственно на готовую кровлю.
Крепеж — в комплекте.

Вентиль КТВ universal

Применяется на скатных кровлях с покрытием из любых кровельных материалов: профлиста или нестандартных видов профиля металлочерепицы. Комплектуется специальным уплотнителем. Устанавливается на готовую кровлю.
Крепеж и уплотнители — в комплекте.

Вентиль КТВ PROF−20 / PROF−35

Применяется на скатных кровлях с покрытием из профнастила МП−20 / НС−35. Устанавливается на готовую кровлю.
Крепеж — в комплекте.

Аэратор КТВ-альфа

Точечный аэратор для скатной кровли для удаления избыточной подкровельной влаги из бюджетной серии, применяется при монтаже гибкой черепицы.

Аэратор PILOT скатный

Применяется для удаления избыточной подкровельной влаги только на кровлях с гибкой черепицей, где отсутствует конек крыши или коньковой вентиляции не достаточно. Устанавливается на скате.
Цвет: чёрный.

Аэратор PILOT коньковый

Применяется для удаления избыточной подкровельной влаги только на кровлях с гибкой черепицей. Устанавливается на коньке крыши.
Цвет: чёрный.

Аэроэлемент конька / хребта VentLine-M 230

Предназначен для обеспечения активной вентиляции подкровельного пространства кровли из металлочерепицы.

Вентиляционная лента

Устанавливается на свесе кровли для естественной вентиляции подкровельного пространства. Вентиляционная лента препятствует проникновению в подкровельное пространство птиц и крупных летающих насекомых — шершней, шмелей, ос и созданию там гнезд. Применяется со всеми типами кровельных покрытий.
Цвет: белый, коричневый, чёрный.

Аксессуары

Адаптер

Применяется для соединения воздуховодов с аэроэлементом КТВ.
Цвет: черный.

Гидрозатвор

Комплект гидрозатвора состоит из двух частей — верхней и нижней и устанавливается в месте прохода трубы вентвыхода через гидроизоляционную подкровельную пленку и защищает утеплитель кровли от проникновения воды и конденсата.
Цвет: чёрный.

Уплотнитель антенн и труб универсальный D 90−175

Предназначен для выполнения надежного примыкания к выступающим элементам круглого сечения на кровле — трубы, антенны, стойки, ножки.
Цвет: черный.

Уплотнитель антенн и труб универсальный D 10−75

Предназначен для выполнения надежного примыкания к выступающим элементам круглого сечения на кровле — трубы, антенны, стойки, ножки.
Цвет: черный.

*Соответствие цвета по RAL носит справочный характер

Где лучше располагать аэраторы

Чем выше вытяжное отверстие, тем лучше тяга. Значит, чем ближе к коньку, тем лучше.

Воздух движется по кратчайшему пути, поэтому, чем дальше разнесены приточные и вытяжные отверстия, тем лучше вентиляция.

Ошибки монтажа вентиляции кровли

• плохая гидроизоляция,
• недостаточное количество аэраторов,
• обрешетка мешает свободному току воздуха,
• недостаточно высоко расположен кровельный аэратор,
• забыли сетку и осы сделали гнездо под кровлей,
• не сделали отверстие в коньке,
• слишком низкая контробрешетка — перекрыт поток воздуха.
