Высота крыши: как рассчитать верные пропорции по отношению к дому

Крыша дома должна гармонично вписываться в общий архитектурный образ здания, не выделяясь излишней массивностью или недостаточной высотой. Важно, чтобы она защищала дом от дождя, снега и других атмосферных воздействий, исключая риск протечек. Помимо этого, конструкция крыши должна быть надежной и долговечной, чтобы не требовать частого ремонта или восстановления после обрушений. Поэтому расчет размеров крыши дома — это важный этап, который требует технических навыков и знания строительных норм.

Тимофей Тесин, директор по развитию строительной компании «Теремъ» расскажет, как рассчитать параметры крыши в зависимости от ее вида.

Что такое крыша и из чего она состоит

Крыша — это верхняя часть дома, которая служит для защиты здания от внешних воздействий.

Самый распространенный тип крыш частных домов — скатный (наклонный). Он делится на односкатные, двускатные и многоскатные варианты.

Крыша состоит из следующих основных элементов:

• Мауэрлат — деревянный элемент, который монтируют горизонтально сверху по периметру стен. Он равномерно распределяет нагрузку от крыши на конструктив дома и служит опорой, к которой крепится стропильная система.
• Стропила — это несущая конструкция из деревянных наклонных балок. На них монтируются все остальные элементы крыши.
• Обрешетка — поперечные деревянные рейки, создающие основание для монтажа кровельного покрытия.
• Кровельное покрытие — верхний защитный слой крыши, который непосредственно подвергается воздействию атмосферных явлений.

Что учитывать при расчете крыши

В основном крыша испытывает воздействие ветра и давление снегового слоя. Важно помнить, что ее несущая способность зависит не от материала, который кладется сверху, а от параметров стропильной системы, обрешетки и конструктивных нюансов проекта. Так, любые сложные виды кровли, например, многоскатные и многоуровневые, очень непросты в исполнении: чем больше коньков и стыков, тем больше вероятность протечек.

При проектировании крыш специалист опирается на ключевые нормативные документы, среди которых:

• СП 17.13330.2017 «Кровли» — устанавливает требования к конструкции и устройству кровель различных типов.
• СП 20.13330.2016 «Нагрузки и воздействия» — определяет порядок расчета нагрузок, включая снеговую и ветровую, при проектировании зданий и сооружений.
• СП 50.13330.2012 «Тепловая защита зданий» — регламентирует теплотехнические параметры зданий и сооружений, в том числе крыш.

Разберемся, как учитывать каждый тип возможной нагрузки.

Снеговые нагрузки

Для каждого региона России нормативная масса горизонтального снежного покрова (S0) определена в своде правил СП 20.13330.2016 «Нагрузки и воздействия».

Снеговая нагрузка (S) на кровлю с учетом угла наклона крыши рассчитывается по формуле: S=S0*μ.

Переменная μ — это коэффициент снижения снеговой нагрузки, он зависит от угла наклона крыши (α):

• если α<30°, μ=1;
• если 30°≤α≤60, μ=cos α;
• если α>60°, μ=0 (считается, что снег почти не задерживается на крыше).

Допустим, что среднегодовая снеговая нагрузка S0=150 кг/м², угол наклона крыши α=35°. Рассчитываем округленную снеговую нагрузку: S=150*0,819≈122,85 кг/м².

Ветровые нагрузки

Как и снеговые, они оцениваются по стандарту СП 20.13330.2016. Упрощенная формула для максимальной ветровой нагрузки: W=V²/1600.

Переменная V — средняя скорость ветра в регионе. При ее значении, например, 15 м/с получаем: W=15²/1600≈0,14 кПа.

Чтобы точно рассчитать ветровую нагрузку, понадобятся сложные вычисления, с учетом аэродинамического коэффициента крыши и влияния высоты на давление ветра. Но при строительстве скатных крыш типовых частных домов отдельный расчет ветровой нагрузки обычно не выполняют: предусматривают продухи, снижающие разность давлений, и монтируют кровельное покрытие по инструкции производителя. Исключения — уникальные здания или открытые ветреные районы, где расчет по СП обязателен.

Особенности материалов и монтажа

После расчета снеговой и ветровой нагрузок подбирают материалы крыши, ее форму и угол наклона. Важно убедиться, что выбранные материалы способны выдержать максимально возможную нагрузку на кровлю. Допустимое напряжение проверяется с учетом свойств материала, согласно СП 64.13330.2017.

Есть и некоторые технические ограничения по укладке кровли. Например, угол наклона металлической и мягкой кровли должен быть не меньше 12°. Если общий уклон кровли мал, вода может задерживаться на кровле. А при наклоне больше 30°, внезапно упавший со ската снег может причинить травму. В таких случаях полагается устанавливать снегозадержатели.

При создании проекта крыши важен каждый нюанс. Поэтому самостоятельный расчет параметров кровли по формулам из интернета подойдет лишь для строительства хозпостроек, например, сарая или курятника. Упрощенный вариант таких вычислений можно выполнить на строительном калькуляторе.

Если же нужно рассчитать параметры крыши для дома, лучше довериться опытным инженерам-проектировщикам, которые смогут соотнести все сложные и нестандартные параметры, влияющие на надежность конструкции.

Какой должна быть крыша относительно дома

Кроме технических ограничений, важно учитывать параметры проекта дома. Например, условия эксплуатации подкровельного пространства. Есть такое правило: если под крышей не чердак, а мансарда (жилое помещение), ее верхняя точка должна быть равна или превышать 2,3 метра. Это обусловлено эргономикой проживания в помещениях.

Эстетика проекта тоже важна: крыша должна гармонично сочетаться с пропорциями дома. Существуют разные архитектурно-дизайнерские решения, но в среднем придерживаются следующего подхода: высокий дом требует визуально пропорциональной высокой крыши, и наоборот, если это не противоречит идее проекта. Некоторые архитекторы используют принцип золотого сечения, который соотносит высоту дома и крыши, как 62% и 38% соответственно.

Формула расчета

Универсального расчета не существует, но параметры используются одни и те же для всех типов крыш:

• H — высота крыши;
• B — ширина здания;
• а — горизонтальная проекция ската (расстояние по горизонтали от линии конька до линии карниза);
• α — угол наклона крыши.

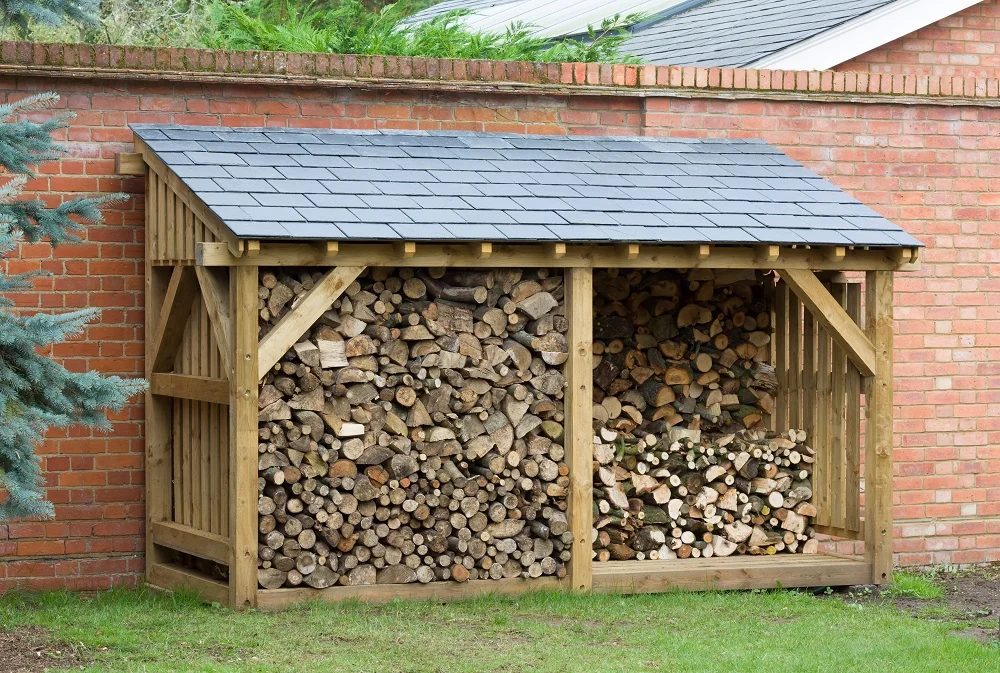

Односкатная крыша

Односкатная крыша имеет лишь одну наклонную поверхность, которая опирается на разноуровневые стены. Поэтому вычислить ее высоту проще всего: достаточно ширину дома умножить на тангенс угла наклона ската: H = B * tg α.

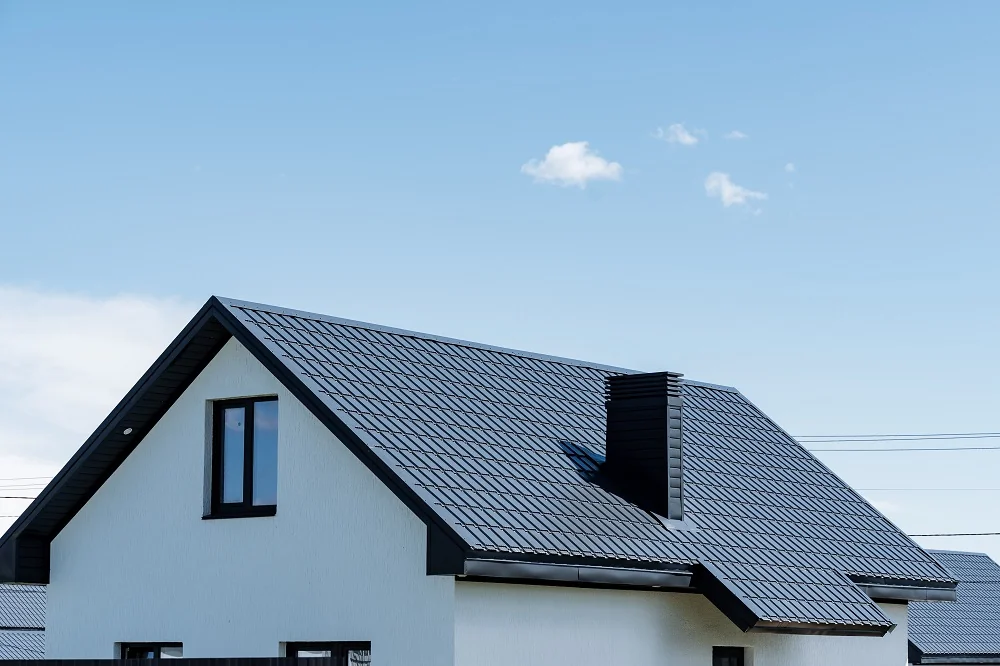

Двускатная крыша

Поверхность двускатной крыши состоит из двух скатов, которые соединяются в самой высокой точке коньком. Поэтому высота крыши измеряется по вертикали от уровня обвязки крыши до конька. Чтобы рассчитать высоту конька двускатной крыши при проектировании, ширину дома нужно разделить на 2, а затем умножить на тангенс угла наклона крыши: H = B/2 * tg α.

Крыша четырехскатного типа

Четырехскатная крыша отличается от двускатной отсутствием конька и фронтонов — треугольного завершения фасадов здания, образованного двумя скатами крыши. Но для расчета высоты четырехскатной крыши используется та же формула: H = B/2 * tg α.

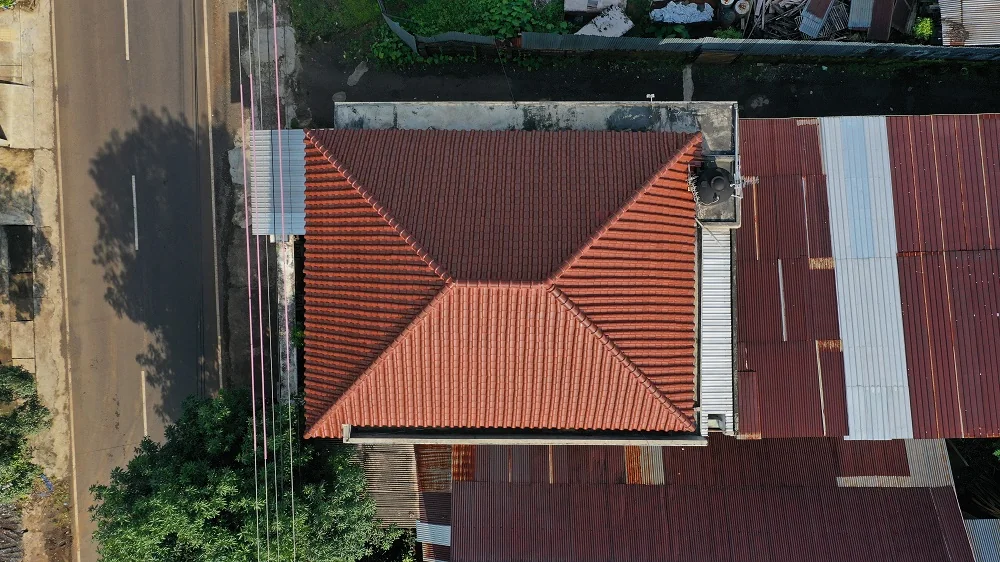

Вальмовая крыша

Эта форма крыши также имеет четыре ската, но два из них соединяются коньком, в отличие от классической четырехскатной крыши. Поэтому в формуле для вычисления высоты вальмовой крыши используется не ширина дома, а длина ската по горизонтальной проекции: H = а * tg α.

Пример вычислений

Самый распространенный тип крыши частных домов — двускатный. Рассчитаем высоту такой стандартной конструкции в качестве примера.

Допустим, что ширина строения B=10 м, угол наклона крыши α=35°. Считаем: H = B/2 * tg α = 10/2 * tg(35°) ≈ 5*0,7002 ≈ 3,5 м. Значит, высота нашей двухскатной крыши составит 3,5 м.

Коротко о главном

• Чтобы не ошибиться в выборе параметров крыши или любого другого элемента будущего дома, изучите разные проекты. Так будет проще определиться в своих предпочтениях.
• Подбор правильных параметров крыши существенно влияет на внешний вид и функциональность дома. Важно грамотно сочетать инженерные расчеты и художественное оформление, соблюдая гармоничные пропорции.
• В интернете можно найти массу формул, схем и калькуляторов для строительства. Однако важно помнить: любая специализированная информация требует профессиональных знаний и навыков для правильного использования. При самостоятельном проектировании есть риск, что крыша будет течь, или появятся поломки вплоть до аварийных ситуаций.
