Как сделать электропроводку в бане своими руками

Электропроводка в бане требует особого подхода. Это помещение с повышенной температурой и влажностью, для которого не подойдет обычный кабель. Неправильный монтаж — это риск возгорания электрической системы и удара током.

В этом материале — все основные принципы прокладки проводки в бане и пошаговая инструкция с примерами расчетов. Разбираемся вместе с экспертом — Натальей Букатовой, автором с электротехническим образованием.

Основные особенности прокладки электропроводки в бане

При организации любой электропроводки важно учесть особенности помещения. Баня отличается повышенной влажностью воздуха и температур, поэтому здесь не подойдет кабель, который используется в обычных жилых комнатах. Кроме того, важно правильно подобрать все приборы для электрического щитка, которые обеспечат комплексную защиту от аварийных ситуаций. Это, опять же, связано с повышенной влажностью: в таких помещениях при неправильно организованной проводке риск получить удар током гораздо выше.

Требования нормативных документов

Главная книга каждого электрика — ПУЭ (Правила Устройства Электроустановок). Именно здесь указаны все требования к прокладке проводки и выполнению других электромонтажных работ. Также нам понадобится Свод Правил 256.1325800.2016.

Правила, которые нужно знать:

• розетки и выключатели запрещено устанавливать в парной и душевой;
• для парилок следует выбирать провод с термостойкой изоляцией (например, ПРКС, ПРКА, ПАКА, ПМТК или РКГМ, которые выдерживают нагрев до +180°C);
• для предбанников и душевых подойдет провод с негорючей недымной изоляцией ВВГнг-LS или NYMнг;
• в деревянных банях прокладывается открытая проводка в кабель-каналах, ПВХ-гофрах или неметаллических трубах;
• провода запрещено размещать над печью;
• кабель можно соединять сваркой, пайкой, обжимкой гильзами или клеммами;
• через стены линии прокладываются в металлической трубе;
• обязательна установка УЗО (устройства защитного отключения) с номиналом тока утечки 10–30 мА;
• степень защиты розеток и выключателей — не менее IP44;
• степень защиты светильников для парилки — IP67/IP68;
• обязательна организация заземления.

Что будет, если не соблюдать требования? Так изоляция кабеля быстро повредится под воздействием температур, что может привести к искрению проводки и последующему возгоранию.

Организуем электропроводку в бане: исходные данные для примера

Рассчитаем проект на основе примера. Допустим, что в нашей бане будет проведена однофазная линия 220 В. Используемые электроприборы:

• 8 светильников по 40 Вт;
• конвектор для комнаты отдыха 2 кВт;
• чайник 2,2 кВт;
• мини-холодильник 70 Вт;
• телевизор 100 Вт;
• микроволновка 800 Вт.

Установим три обычных автоматических выключателя и один вводный. Если у вас уже есть вводный выключатель в другом месте, например, в распределительном уличном щите, то без него можно обойтись. Еще один вариант — заменить вводный автомат рубильником с таким же номиналом.

Внимание: для более мощного оборудования, например, для питания печи-каменки, потребуется проведение трехфазной сети 380 В.

Это самый простой и примитивный пример. В реальности нужно будет предусмотреть возможность включения в сеть парогенератора, теплых полов, фена, бра и т.д. Кроме того, если у бани есть веранда, то для нее тоже нужно учесть розетки и освещение. Количество автоматических выключателей может увеличиться со средним расчетом 1 прибор на 1 помещение или на 3 розетки.

Шаг 1: составляем схему

Схему электропроводки в бане можно начертить самостоятельно. Изображать каждое помещение с точными пропорциями не требуется: достаточно отметить основные устройства и места их размещения. Нужно указать все установленные в электрическом щитке автоматические выключатели, УЗО и АВДТ (дифавтоматы) и направление отходящих от них линий, а также места размещения розеток, выключателей и ламп.

В нашем примере будет четыре автомата:

• вводный для отключения света во всей бане;
• для чайника и микроволновки;
• для холодильника, конвектора и телевизора;
• для освещения.

Наполнение щитка может быть различным. УЗО и автоматы для бани обязательны. Для большей безопасности можно установить устройства защиты от дугового пробоя (УЗИП) и реле напряжения, которое незаменимо для районов с нестабильностью сети.

Шаг 2: рассчитываем сечение кабеля и токи

Для прокладки электропроводки в бане выберем трехжильный кабель ВВГнг-LS. Для парилки — РГКМ.

От сечения жил кабеля зависит его возможность выдерживать токовые нагрузки. Если нагрузка будет слишком большой, а сечение — минимальным, то это приведет к оплавлению жил, короткому замыканию или даже возгоранию. В идеале сечение лучше выбирать с запасом. Например, если вы в дальнейшем захотите подключить к сети мощный парогенератор или конвектор, то слабая проводка может этого не выдержать.

Расчет сечения кабеля для первого автомата. Вычислим мощность (P) для провода, питающего цепь с конвектором, холодильником и телевизором. Для этого добавим запас мощности в 20% на пиковые нагрузки:

P = 1,2 × (2000 + 70 + 100) = 2604 Вт

Определим величину тока (I), по которому будем выбирать сечение кабеля. Здесь полученная мощность делится на напряжение в сети (U):

I = P / U = 2604 / 220 = 11,83 А

Из таблицы 1.3.4 ПУЭ следует, что нам нужен трехжильный кабель ВВГнг-LS сечением 1 мм². Однако для розеток используется провод с сечением не менее 3×2,5 мм² с максимальным током 21 А, поэтому выберем именно его. Выходит, что у нас остается небольшой запас: к этой линии мы можем подключить еще один прибор мощностью 1–1,5 кВт.

Расчет сечения кабеля для второго автомата. Здесь из-за такой же невысокой мощности подойдет аналогичный провод сечением 2,5 мм². Поэтому вычисления нам необходимы только для выбора автоматического выключателя. Суммарная мощность освещения и чайника с запасом 20%:

P = 1,2 × (800 + 2000) = 3360 Вт

Ток для выбора автомата:

I = 3360 / 220 = 15,57 А

Расчет для кабеля автомата освещения. Обычно для источников света используется кабель 3×1,5 мм². Так как ламп у нас немного, а их суммарная мощность составляет всего 320 Вт, то расчет проводить не будем.

Шаг 3: выбираем автоматический выключатель и УЗО

Автоматические выключатели (АВ) выбираются на основе сечения провода. Они, как и УЗО, будут установлены в электрощите в сухом помещении, например, в комнате отдыха. Если баня находится в самом коттедже, то щит будет располагаться у входа в дом.

Совет: если вы еще не купили щит для бани, то выбирайте небольшую пластиковую модель на 12 постов.

При выборе автомата действует главное правило: ток кабеля должен быть больше тока АВ, а ток АВ — больше тока нагрузки. Ток кабеля у нас 21 А, а токи нагрузки — 11,83 А и 15,57 А. Следовательно, сюда идеально подойдут автоматы со стандартным номиналом 16 А. Для группы освещения выберем автомат на 10 А. Здесь не действует правило «чем больше, тем лучше»: автомат со слишком высоким номинальным током может не сработать в критической ситуации.

Не забываем про вводный автомат — это то самое устройство, с помощью которого можно выключить напряжение сразу во всей бане. Вычислим его ток, сложив значения двух ранее рассчитанных линий:

I = 15,57 + 11,83 = 27,4 А

Соответственно, его номинал — 32 А.

Перейдем к другим параметрам. Рекомендуем выбрать автоматы с времятоковой характеристикой (ВТХ) категории B. Они срабатывают при превышении тока в 3–5 раз — этого вполне достаточно для защиты бытовой проводки. Еще у автомата должна быть высокая отключающая способность (4,5–6 кА), обеспечивающая срабатывание автомата без оплавления его контактов. И, самое главное — устройство должно быть рассчитано на сеть 220 В.

Шаг 4: выбираем УЗО

УЗО выбирают по аналогичному принципу. Для каждой из двух линий следует устанавливать устройства на 1 номинал выше, чем АВ. Для нашего примера это 25 А для силовых линий и 16 А для освещения. Баня — это помещение с повышенной влажностью, поэтому ток утечки устройства должен быть минимальным — 10 мА.

На ввод в баню рекомендуется установить противопожарное УЗО с номиналом дифференциального тока 100/300 мА — оно используется для защиты от возгорания. Опять же, он будет не нужен, если такой уже стоит в уличном распредщите.

Совет: пару УЗО и автоматический выключатель можно заменить на один АВДТ (дифавтомат), который сочетает функции сразу двух устройств. Он экономит место в щитке, а также время на монтажные работы — вместо двух приборов нужно будет подключить только один.

Шаг 5: проводим электромонтажные работы

Инструменты, которые нам понадобятся:

• индикаторные отвертки или мультиметр;
• плоскогубцы;
• кусачки;
• стриппер для удаления изоляции;
• кримпер для обжимки многожильного кабеля;
• обычная отвертка;
• шуруповерт.

Необходимые материалы:

• кабель;
• электрический щит;
• нулевая шина (голубая);
• шина заземления (зеленая);
• УЗО и автоматы;
• светильники;
• скобы и хомуты для кабеля;
• накладные розетки и выключатели для открытой проводки;
• негорючие гофры или ПВХ-трубы для прокладки кабеля;
• распределительные коробки;
• клеммы для соединения проводов;
• изолента.

Прокладываем линию до бани

Проложить вводный кабель до бани одним из двух способов:

1. Воздушный. Легче в исполнении и используется чаще всего. Несмотря на открытый монтаж, на практике такие провода повреждаются крайне редко. При воздушном способе прокладки кабель СИП протягивают на опорах и заводят в баню через металлическую трубу.
2. Подземный. Надежно защищает линию от повреждения. Здесь провод, идущий от столба, закапывается на глубину 60–80 см. Важно выбрать бронированный кабель, например, ВБбШнвг или АВБбШв. В помещение он заводится через отверстие в стене или в фундаменте через ПНД-трубу.

Устанавливаем заземление

Заземление защитит человека от удара током в случае короткого замыкания или другой аварийной ситуации. По сути, контур заземления — это три металлических штыря, полностью вбитые в землю и соединенные другими штырями в треугольник.

Совет: если у вас уже есть готовое заземление для коттеджа, то его можно использовать и для бани.

Для монтажа потребуется:

• 6 металлических уголков (труб или арматуры) 50×50 мм длиной 2–3 метра;
• металлическая полоса 40×4 мм длиной от крыльца бани до контура заземления;
• болт М8 или М10;
• медный провод ПВ–3 сечением 6 мм².

Размещают заземляющий контур возле бани в малопроходимом месте, например, около забора. Нужно вбить уголки в землю на расстоянии 2–3 м и приварить к ним другие уголки так, чтобы получился цельный треугольный каркас. Металлическая полоса укладывается в траншею, ведущую к бане, и одним концом соединяется с контуром заземления. С помощью болта к другому концу пластины подсоединяется кабель, который потом заводится в дом. Вся металлическая конструкция засыпается землей на глубину 50–70 см.

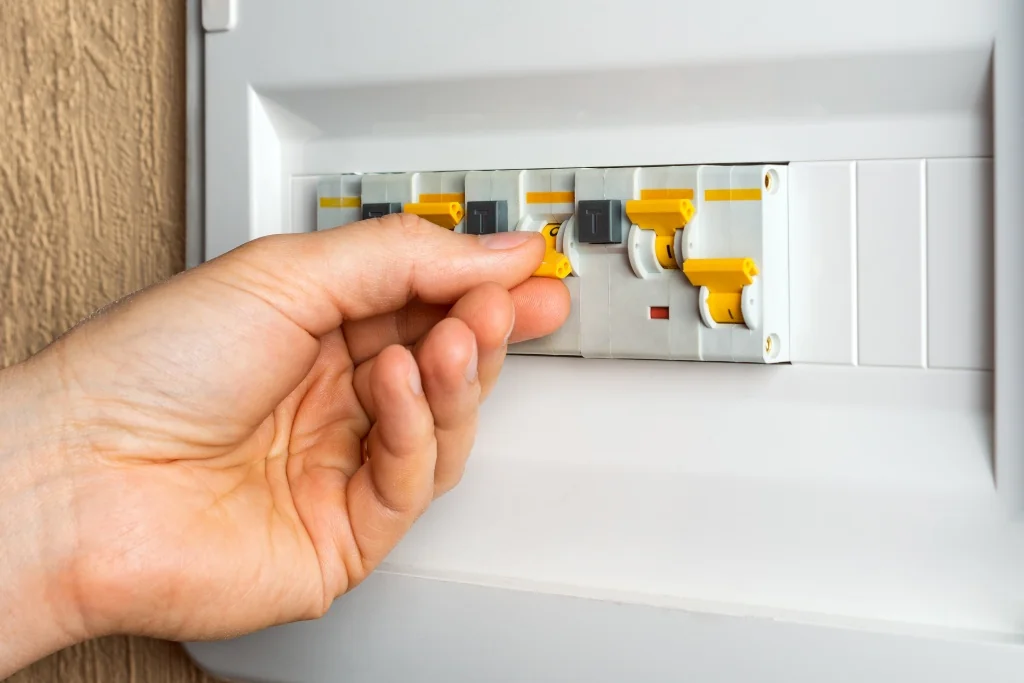

Устанавливаем электрический щит

В соответствии с ПУЭ электрощит нужно разместить на высоте 1,4–1,7 м от пола. К устройству обязательно должен быть организован свободный доступ для обслуживания.

Сначала щит нужно закрепить на стене. Сделать это можно при помощи обычных саморезов. Затем в бокс устанавливаются DIN-рейки. Еще нужно сразу ввести в левый верхний угол щита питающий кабель, который потом будет подключен к вводному автомату. Провода до электрощита прокладываются открытым способом в гофрах или кабель-каналах.

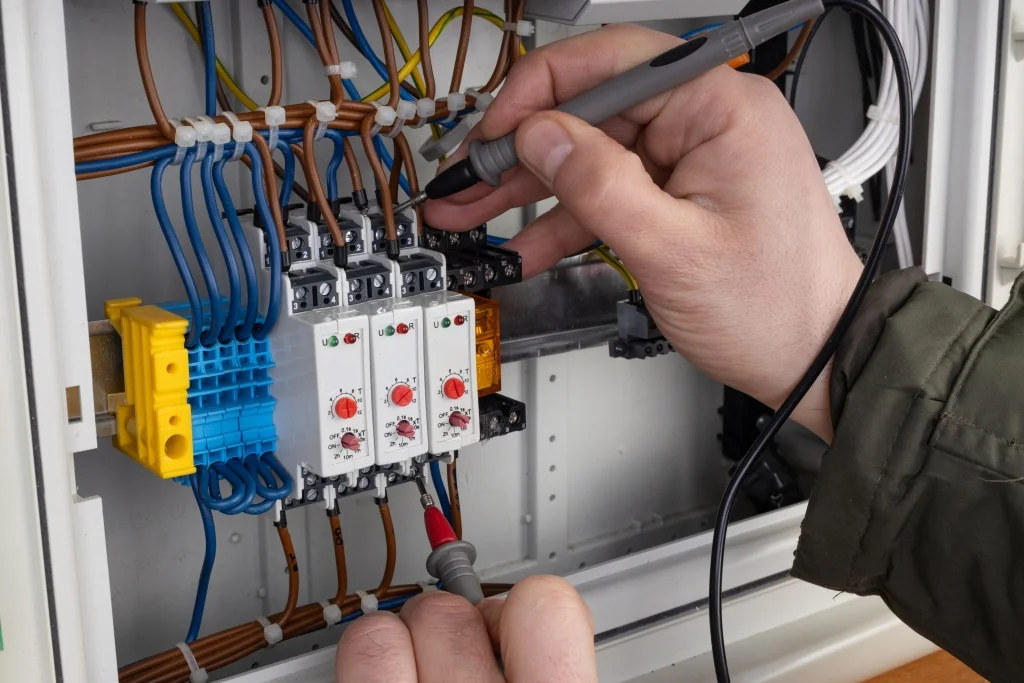

Подключаем автоматы и УЗО

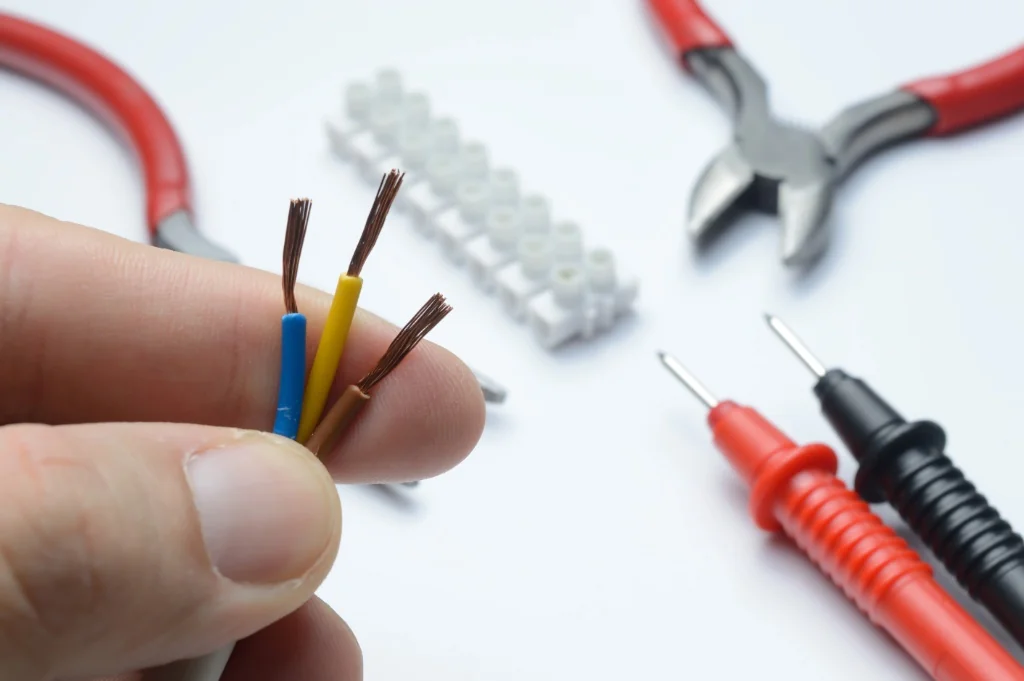

На этом этапе важно разобраться с маркировкой проводов. По стандарту проводники отмечаются следующим образом:

• фазный — серый или черный;
• нулевой — голубой;
• желтый с зеленым — заземление.

Этапы подключения одинаковы для УЗО и АВ. Порядок их установки тоже не имеет значения: в цепи может стоять сначала автомат, а после него — УЗО, или наоборот. Главное — установить их после вводного автомата.

Этапы монтажа:

1. Установка устройства на DIN-рейку.
2. Зачистка жил кабеля на 8–10 мм (здесь используем ВВГнг-LS).
3. Подводка проводов. Кабель должен слегка провисать.
4. Все отходящие и подходящие нулевые провода подключаются к нулевой шине, а провода заземления — к шине заземления.
5. Подключение фазы в верхние зажимы. Здесь важно свериться с маркировкой на самом устройстве.
6. Фиксируем фазу на нижних клеммах прибора.
7. Проверка надежности: легкое шевеление проводов не должно ослаблять контакты. Затягивать соединения нужно достаточно плотно, но помните, что чрезмерные усилия часто приводят к повреждению жил.
8. Проверка функциональности устройства с помощью тестера.

Между собой автоматы соединяются перемычками (согнутыми дугой участками проводов с оголенными жилами) или шинами (продаются метражом).

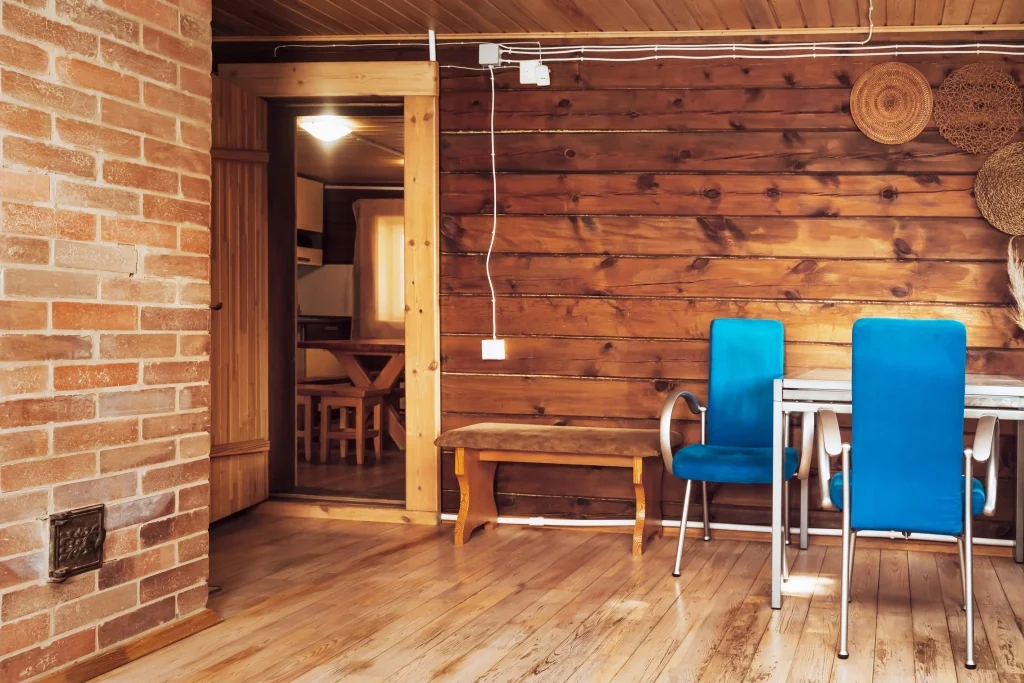

Прокладываем электропроводку в бане

Правила, которые нужно соблюдать при прокладке проводки в бане:

• провода должны находиться строго под углом 90° друг к другу — параллельно или перпендикулярно полу;
• на бревенчатых стенах лучше укладывать кабель в гофре, а на ровных — в кабель-каналах;
• в парной бани провода прокладываются под обшивкой стен;
• разветвления линии делаются в специальных пластиковых распределительных коробках;
• на горизонтальных участках кабели крепятся скобами к поверхности каждые 0,5 м, а на вертикальных — каждый 1 м.

В парилке и моечной количество проводов должно быть минимальным. Чтобы подключить светильник, лучше всего завести кабель через гильзу в верхней части стены, а затем по потолку провести его до источника света.

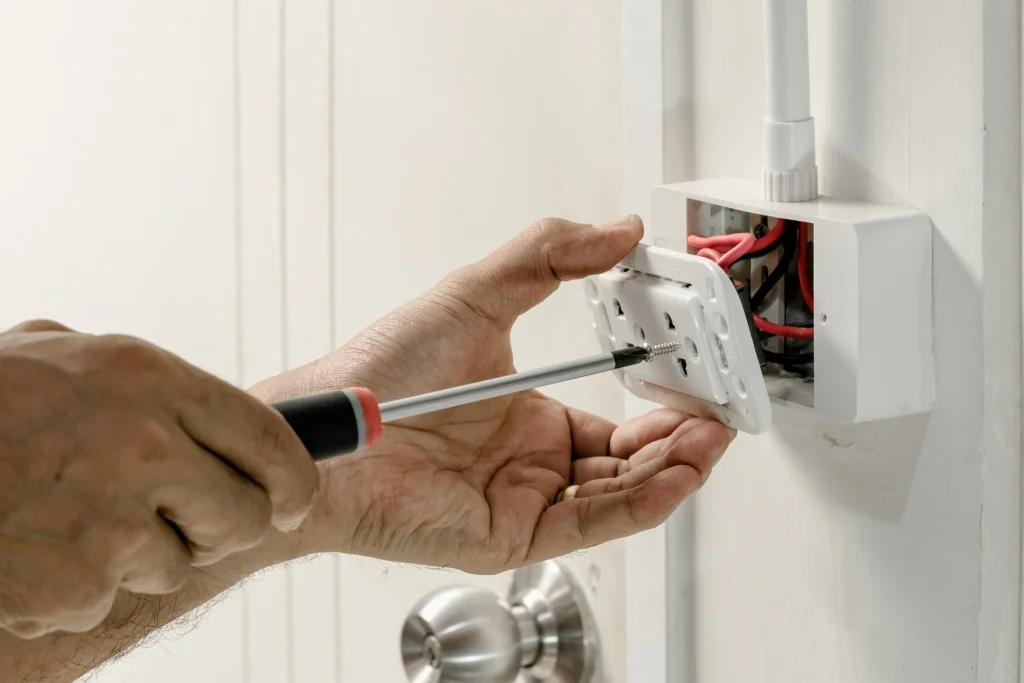

Устанавливаем светильники, розетки и выключатели

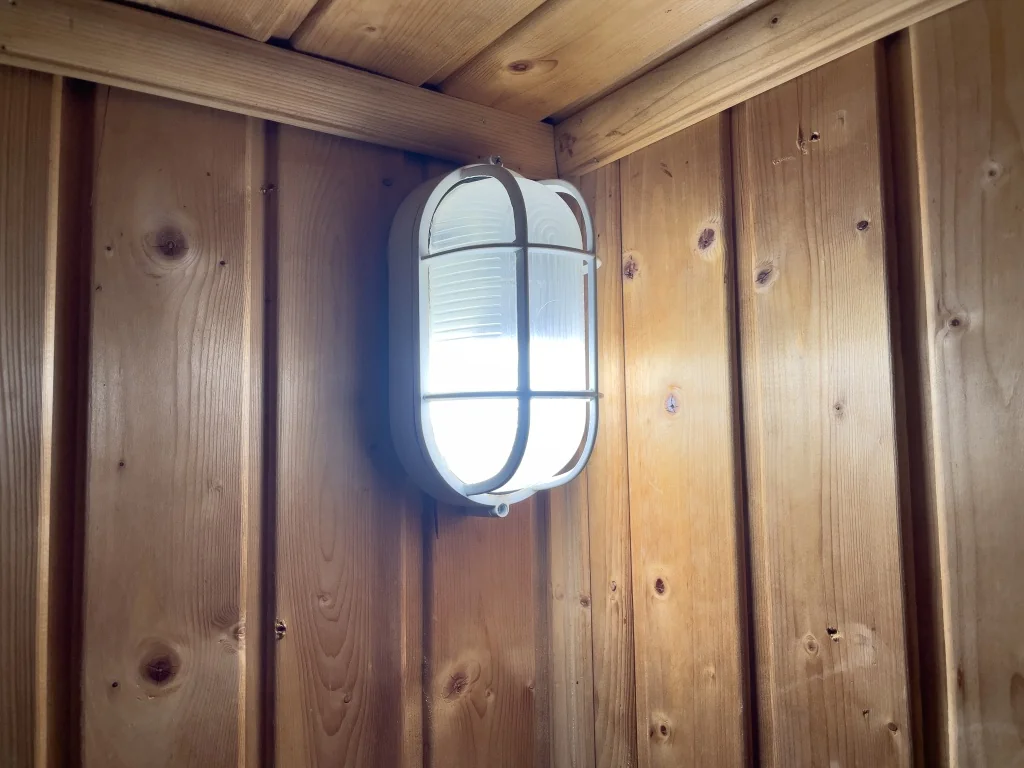

Светильники. Устанавливаются на потолке или на стенах.

Выключатели и розетки. Размещаются на стене на высоте до 1 м перед входом во влажное помещение. Их нельзя монтировать в душевых и парилках. Провода для них прокладываются по полу, а затем под углом 90° идут вверх до устройства.

Советы, которые помогут избежать ошибок

Рекомендации от эксперта, которые важно соблюдать при прокладке проводки в бане:

• для большей защиты между розеткой или выключателем и деревянной стеной разместите негорючую пластину;
• прокладка негорючего типа провода не требует использования негорючей прокладки между стеной и кабель-каналом;
• лампу в парной лучше расположить над дверью — это поможет человеку быстрее найти выход, если ему станет плохо, а из-за пара снизится видимость;
• лучше всего покупать светильники, специально предназначенные для бань и саун.

Коротко о главном

• Баня — это помещение с повышенной влажностью и температурой, в котором критически важно соблюдать требования к монтажу электропроводке.
• Светильники, розетки и выключатели должны иметь повышенную защиту от влаги — даже в комнате отдыха влажность может быть повышена.
• Сделать проводку в бане можно своими руками. Для этого нужно тщательно следовать инструкциям и требованиям ПУЭ и СП.
• Если вам сложно провести монтаж самостоятельно, то обратитесь к профессиональным электрикам. Помните: ошибка при организации домашней электросети может стоить вам жизни!
