Композитная черепица LUXARD - инструкция по монтажу

Композитная черепица ТЕХНОНИКОЛЬ LUXARD® (Люксард) – новое слово в кровельной индустрии. Неповторимое сочетание технологичной композиции из алюцинка c гранулами натурального камня – для тех, кто ценит престиж и надежность.

ТЕХНОНИКОЛЬ LUXARD® обладает очарованием классических элитных кровельных материалов. Видимая сторона черепицы покрыта гранулами натурального камня, которые исключают металлический блеск, создавая эффект натуральной керамической кровли. Специальная глазурь предотвращает осыпание каменной крошки.

В отличие от обычной металлочерепицы структура композитной черепицы обеспечивает необходимую шумоизоляцию для мансардных этажей с любой площадью кровли.

Благодаря покрытию из алюцинка ТЕХНОНИКОЛЬ LUXARD® не подвержен коррозии. Гарантия производителя на сохранение основных свойств черепицы составляет 50 лет. Композитная черепица устойчива к жаре и морозу. Такое покрытие не боится резких перепадов температуры и, в отличие от керамической кровли, может выдержать любое количество циклов попеременного замораживания и оттаивания. Материал устойчив к УФ-излучению и сохраняет свой цвет в течение всего срока службы.

Ознакомиться с материалом подробнее, посмотреть модельный ряд, цвета и техническую документацию можно на сайте производителя.

Инструкция по монтажу

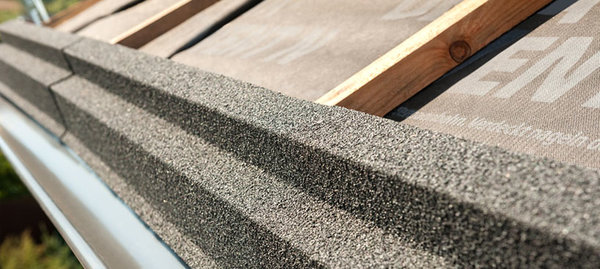

Шаг 1. Укладка гидроизоляционной мембраны

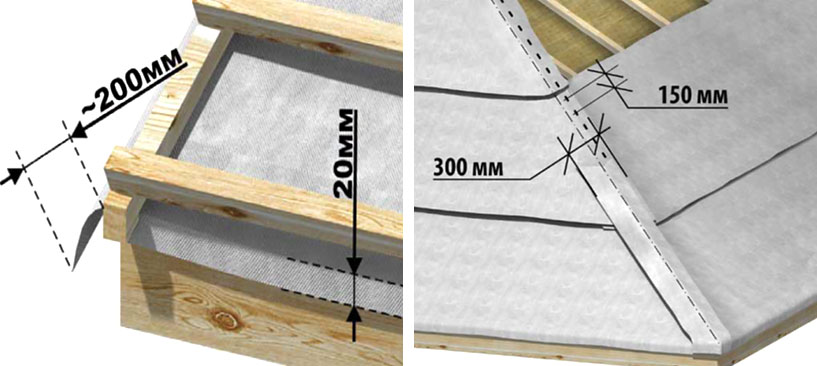

При укладке диффузионной мембраны отступите от лобовой доски 2 см.

Шаг 1. Укладка гидроизоляционной мембраны

Шаг 2. Укладка гидроизоляционной мембраны

Если скат ограничен фронтоном, то свесьте с фронтона мембрану на 20 см. Поверх ребра смонтируйте полосу шириной не менее 30 см.

Шаг 2. Укладка гидроизоляционной мембраны

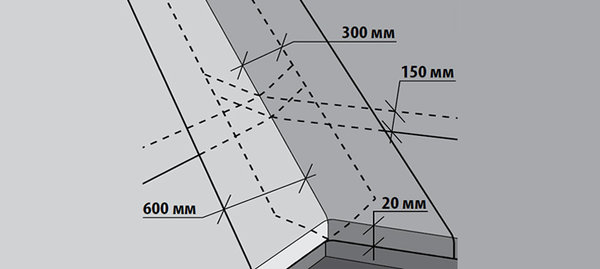

Шаг 3. Укладка гидроизоляционной мембраны

В ендове вертикальный перехлест полотен составляет 30 см. Вдоль оси ендовы дополнительно монтируется полоса не менее 120 см.

Шаг 3. Укладка гидроизоляционной мембраны

Шаг 4. Монтаж обрешетки

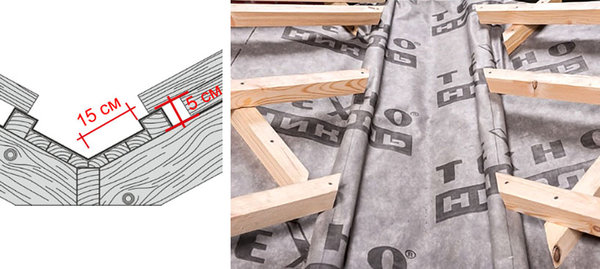

В ендове смонтируйте опорный настил толщиной 25 мм и шириной 150 мм от оси ендовы в каждую сторону. Вдоль опорного настила установите бруски 50х50 мм. Создайте зазор 5 см между контррейкой и бруском в ендове.

Шаг 4. Монтаж обрешетки

Шаг 5. Монтаж обрешетки

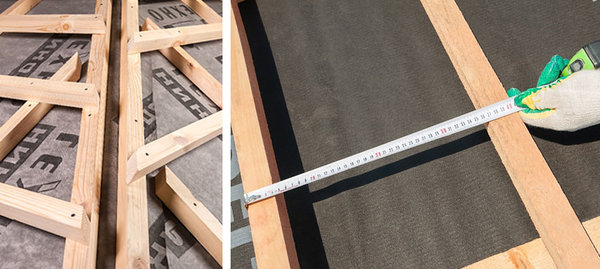

Монтаж обрешетки рекомендуется выполнять снизу вверх. Нижний брус обрешетки механически зафиксируйте с отступом 50 мм от свеса контробрешетки. Последующие ряды монтируйте с постоянным шагом. При этом шаг обрешетки определяется по месту, с учетом нахлестов панелей, и ориентировочно равен 367 мм для панелей Классик, 370 мм для панелей Роман.

Шаг 5. Монтаж обрешетки

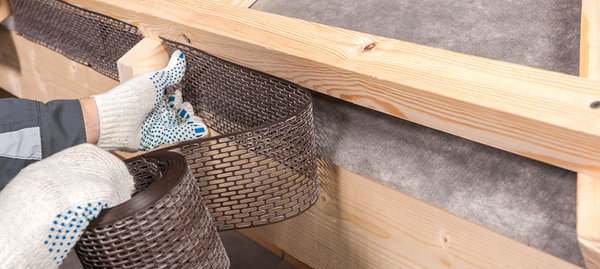

Шаг 6. Монтаж вентиляционной ленты

После окончания работ по монтажу контробрешетки и шаговой обрешетки под панели ТЕХНОНИКОЛЬ LUXARD вдоль фронтона смонтируйте карнизную вентиляционную ленту, закрепив ее к нижнему брусу обрешетки и лобовой доске.

Шаг 6. Монтаж вентиляционной ленты

Шаг 7. Монтаж карнизной планки

Закрепите металлическую карнизную планку верхней полкой (короткой стороной) на первый брус шаговой обрешетки, а второй полкой уприте на опорную доску на свесах контрообрешетки. Зафиксируйте планку специальными гвоздями либо специальными саморезами с шагом 25 см в верхнюю полку к брусу шаговой обрешетки.

Шаг 7. Монтаж карнизной планки

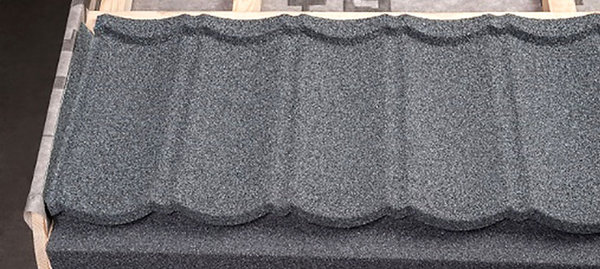

Шаг 8. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

Крепите панели ТЕХНОНИКОЛЬ LUXARD специальными гальванизированными гвоздями либо саморезами, за исключением панелей Роман. Крепление основания панелей Роман производите только с помощь специальных гальванизированных саморезов.

Шаг 8. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

Шаг 9. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

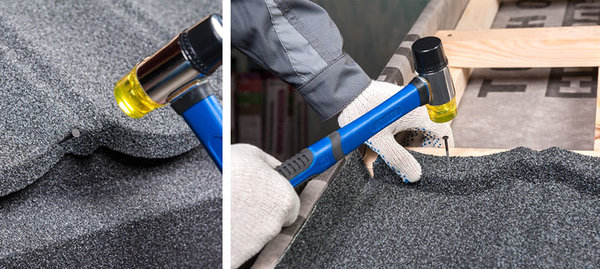

Монтаж черепицы производите снизу вверх. Гвозди и саморезы в основание панели установить под углом 600 к плоскости ската и в том месте, где волна касается деревянной шаговой обрешетки.

Шаг 9. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

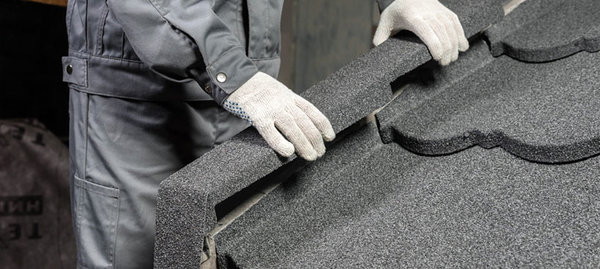

Шаг 10. Примыкание к фронтону

Примыкающие к фронтону панели Luxard обрежьте с учетом напуска 2,5 см. на наличник и выполните отгиб панели вверх.

Шаг 10. Примыкание к фронтону

Шаг 11. Монтаж фронтонной планки

Торцевые планки монтируйте снизу вверх. Зафиксируйте планки гвоздями (саморезами) для Luxard к наличнику сверху и сбоку с шагом 25 см.

Шаг 11. Монтаж фронтонной планки

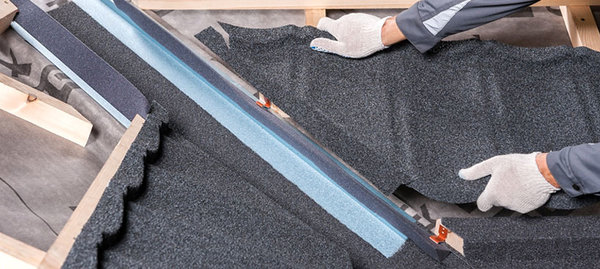

Шаг 12. Ендова, заканчивающаяся на карнизе

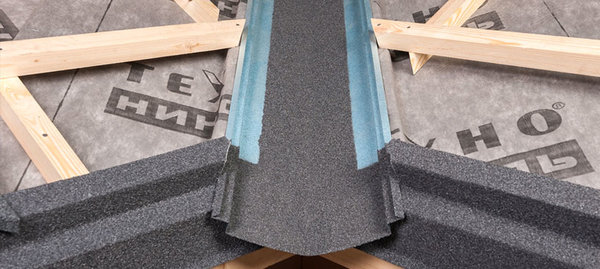

Водосборные элементы ендовы смонтируйте вдоль оси снизу вверх. Зафиксируйте элемент ендовы при помощи специальных металлических кляммеров с шагом 25–30 см. Каждый вышележащий элемент ендовы заведите в нижележащий и зафиксируйте при помощи кляммеров.

Шаг 12. Ендова, заканчивающаяся на карнизе

Шаг 13. Ендова, заканчивающаяся на карнизе

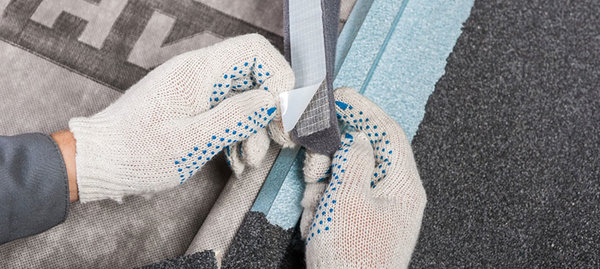

На бортах (слева и справа) лотков ендовы наклейте специальный поролоновый уплотнитель.

Шаг 13. Ендова, заканчивающаяся на карнизе

Шаг 14. Ендова, заканчивающаяся на карнизе

Панель композитной черепицы ТЕХНОНИКОЛЬ LUXARD заведите на элемент ендовы на 8 см и загните вниз так, чтобы расстояние между нижним отгибом композитной черепицы и элементом ендовы составляло 1 см.

Шаг 14. Ендова, заканчивающаяся на карнизе

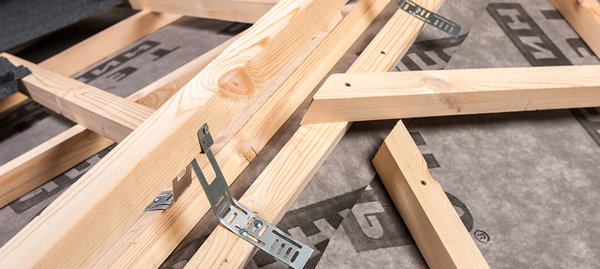

Шаг 15. Монтаж ребра, конька

Для крепления коньковых и реберных элементов необходимо смонтировать брус при помощи металлического крепежа с шагом 600 мм. Рекомендованное сечение хребтового бруса 50*50 мм.

Шаг 15. Монтаж ребра, конька

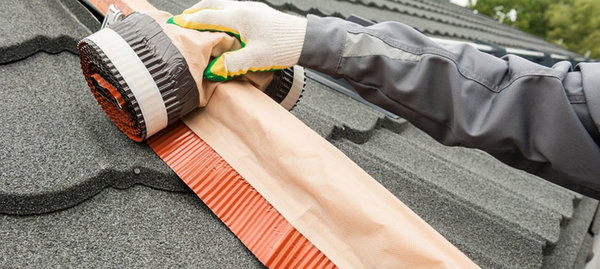

Шаг 16. Монтаж ребра, конька

На коньковый брус монтируется рулонный аэроэлемент самоклеящимися полосами вниз.

Шаг 16. Монтаж ребра, конька

Шаг 17. Монтаж ребра, конька

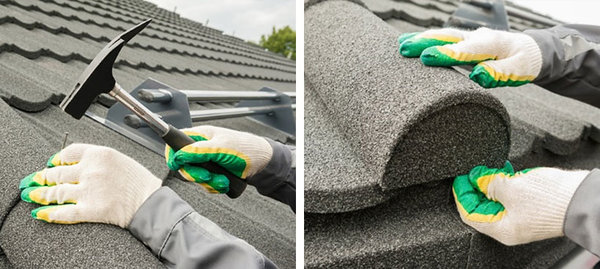

Полукруглые коньковые элементы смонтируйте низу вверх с нахлестом 2 см, фиксируя их гвоздями (саморезами) для Luxard. Торец первого конька закройте заглушкой.

Шаг 17. Монтаж ребра, конька

Шаг 18. Примыкание к трубе

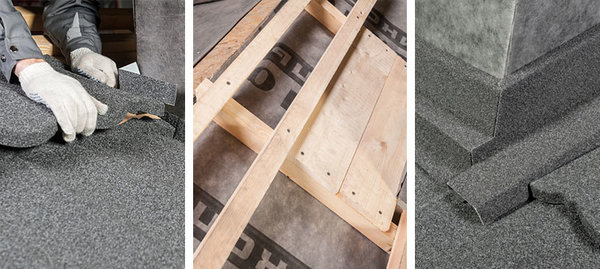

Смонтируйте панель Luxard, примыкающую к нижней части трубы с отгибом на 3 см. Аналогично с отгибом выполните монтаж панелей, примыкающих к боковым частям трубы.

Над трубой выполните сплошной настил из досок толщиной 25 мм.

Планку примыкания к вертикальной стене подрежьте по месту и загните на боковые части трубы.

Шаг 18. Примыкание к трубе

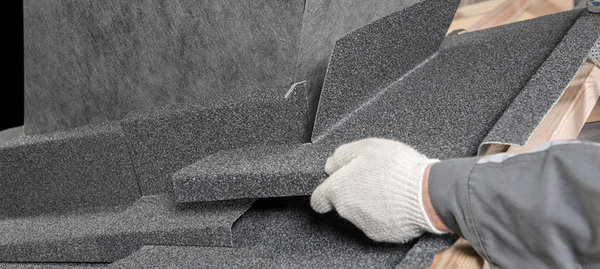

Шаг 19. Примыкание к трубе

Примыкание с тыльной стороны трубы выполняется из плоского листа Luxard (1250х600 мм.) Ширина выкройки складывается из ширины трубы плюс 20 см.

Шаг 19. Примыкание к трубе

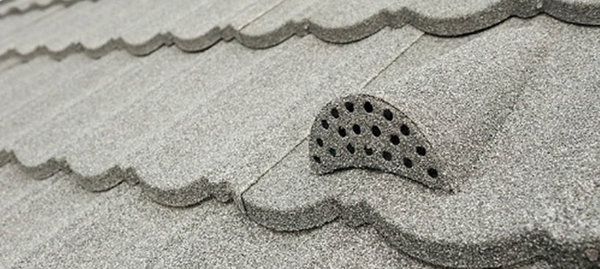

Шаг 20. Монтаж аэроэлемента

Аэроэлемент подкровельного пространства Luxard выполнен в виде двух волн панели и монтируется аналогично рядовым панелям.

Шаг 20. Монтаж аэроэлемента
