PIR CRYO

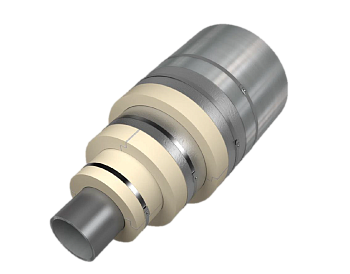

Теплоизоляционные сегменты и полуцилиндры ТЕХНОНИКОЛЬ PIR CRYO относятся к классу полимеров-реактопластов. Закрытая ячеистая структура утеплителя наполнена газом, который обеспечивает пониженную теплопроводность. Химическое строение PIR характеризуется особым сочетанием жёсткой кольцевой структуры молекул и высокопрочных химических связей. Теплоизоляционные сегменты и полуцилиндры PIR CRYO изготавливаются путём вырезания из теплоизоляционных плит PIR и обладают длительным сроком эксплуатации более 50 лет в самом широком диапазоне рабочих температур от -200 до +110 ⁰С. Плиты LOGICPIR PROF обладают прямыми или отформованными торцами в виде «L»-кромки.
  • Описание
  • характеристики
  • вопросы
  • Применение
  • Галерея
  • документация

Криогенная изоляция PIR CRYO — это специальная линейка сегментов и полуцилиндров из улучшенного полиизоцианурата, созданная для изоляции трубопроводов, емкостей и резервуаров, работающих в условиях предельно низких температур.

Благодаря уникальным характеристикам полиизоцианурата, криогенная PIR изоляция обладает целым рядом преимуществ.

PIR CRYO можно эксплуатировать в диапазоне температур от -200 до +110 ⁰С, а крайне низкий коэффициент теплопроводности позволяет эффективно справляться со снижением теплопритока. Малый вес способствует уменьшению нагрузки на трубопроводы и металлоконструкции, а во время транспортировки и монтажа на материале не появляются сколы и трещины. PIR не обладает абразивными свойствами, поэтому не повреждает ЛКП, что снижает вероятность возникновения очагов коррозии. Применение PIR CRYO экономит до 30% проектной стоимости низкотемпературной изоляции по сравнению с аналогами.

ПРЕИМУЩЕСТВА ТЕПЛОИЗОЛЯЦИИ PIR CRYO:

  • Крайне низкая теплопроводность — 0,025 Вт/м*К.
  • Защита от влаги, конденсата и коррозии
  • Прочность и легкость
  • Эффективное снижение теплопритока
  • Экономия на монтаже и комплектации до 30%
  • Группа горючести – Г1
  • Срок эксплуатации более 25 лет

НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ

Криогенная изоляция PIR CRYO изготавливается из полиизоцианурата. Материал имеет закрытую ячеистую структуру. Каждая ячейка заполнена перманентным газом, теплопроводность которого ниже теплопроводности воздуха. Это обеспечивает рекордно низкие теплотехнические характеристики материала — 0,025 Вт/м*К.

Использование PIR позволяет при меньшей толщине изоляционного слоя эффективно снижать теплоприток и избежать уменьшения КПД трубопровода.


ВЛАГОСТОЙКОСТЬ

Закрытая структура материала защищает PIR от проникновения пара и влаги. Малая гигроскопичность (не более 5%) позволяет сегментам и полуцилиндрам из полиизоцианурата защитить элементы трубопровода и оборудование от образования конденсата и появления очагов коррозии.

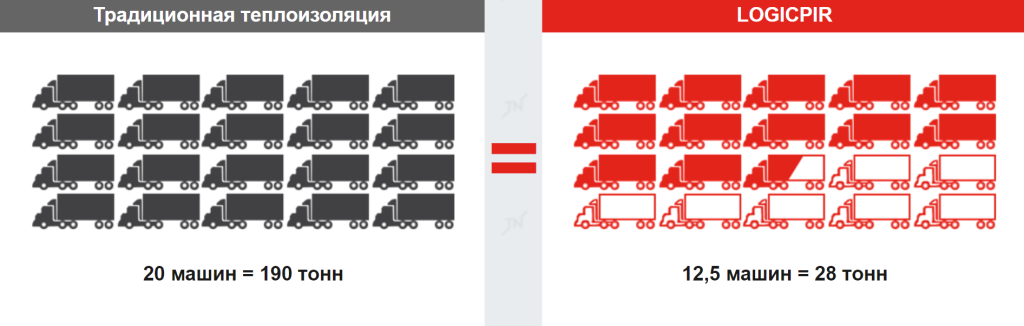

МАЛЫЙ ВЕС И ПРОЧНОСТЬ

Изоляционные элементы из полиизоцианурата тонкие и лёгкие благодаря своей низкой плотности, всего 42 кг/м3, что в 3 раза меньше, чем у пеностекла. Применение PIR CRYO снижает нагрузку на трубопроводы и оборудование. Малый вес изоляции позволяет сэкономить на материалах металлоконструкций эстакад и переходов.

Химическое строение полиизоцианурата характеризуется сочетанием жёсткой кольцевой структуры молекул и высокопрочных химических связей. Этим объясняется повышенная прочность на сжатие PIR CRYO — 200 кПа, или 20 тонн на квадратный метр. Сочетание малого веса и высокой прочности позволяют доставлять и монтировать материал без риска его повреждения.

ОГНЕСТОЙКОСТЬ

Материал относится к реактопластам, поэтому не поддерживает горение. При воздействии огня поверхность PIR CRYO покрывается углеродной коркой и защищает внутренние слои полимера, препятствуя дальнейшему распространению огня. PIR соответствует классу горючести Г1, что позволяет применять его в любых проектах для изоляции оборудования и трубопроводов согласно нормативной документации РФ (СП 61.13330.2012 и СП 4.13130.2013 при условии покровного слоя НГ).

ДОЛГОВЕЧНОСТЬ

Срок службы криогенной изоляции из полиизоцианурата — более 25 лет. На протяжении этого периода теплоизоляционные сегменты и полуцилиндры сохраняют свою форму и не деформируются. Также не изменяются технические характеристики материала: низкая теплопроводность, прочность, влагостойкость. Это подтверждается многочисленными независимыми испытаниями.


Скачать заключение>>>

УДОБСТВО МОНТАЖА

Благодаря малому весу теплоизоляционные сегменты PIR CRYO удобно перевозить и монтировать. За счёт небольшой толщины материала уменьшается площадь покровного слоя, а использование сегментов большего размера и замковых соединений минимизирует количество швов на квадратный метр. Материал прост в обработке и не требует высокой квалификации рабочих.


Поддержка при монтаже >>>

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ PIR CRYO

Элементы PIR CRYO выполнены в виде сегментов и полуцилиндров и подходят для труб любого диаметра.

Длина

от 600 до 3000 мм

Ширина

от 600 до 1200 мм

Толщина

от 20 до 200 мм

Внутренний диаметр

от 22 до 358 мм

Возможно изготовление изделий PIR CRYO других размеров по согласованию с заказчиком.

ХАРАКТЕРИСТИКИ PIR CRYO:

Показатель Значение Метод испытаний

Теплопроводность при 25±5 0С

0,025 Вт/(м*К) ГОСТ 7076-99

Прочность на сжатие во всех направлениях
+23°С
-165°С



200 кПа
280 кПа



СТО 72746455-3.8.5-2020

Водопоглощение по объёму при длительном погружении (28 суток) 5% ГОСТ EN 12087-2011
Температура эксплуатации

от −200оС до + 110 оС

СТО 72746455-3.8.1-2017
Группа горючести Г1 ГОСТ 30244-94
Технические характеристики:
Наименование показателя Ед. изм. Значение Метод испытаний
Начальное значение теплопроводности, не более* Вт/(м*К) 0,025 ГОСТ 7076-99
Количество закрытых ячеек % 95 п. 7.4 СТО 72746455-3.8.5-2020
Гигроскопичность, не более % по объёму 5 п. 7.5 СТО 72746455-3.8.5-2020
Паропроницаемость при температуре 23 °С и относительно влажности 50%, не более г/(м²×ч) 0,8 п. 7.6 СТО 72746455-3.8.5-2020
Содержание хлоридов, не более мг/кг 60 п. 7.7 СТО 72746455-3.8.5-2020
Значение pH - 5,5-7 ГОСТ 32302

Предел прочности на сжатие, во всех направлениях, не менее:

при +23°С

при -165°С

кПа

200

280

п. 7.9 СТО 72746455-3.8.5-2020

Коэффициент линейного теплового расширения, не более

при +23°С

при -165°С

м/(м*К)

70х10-6

50х10-6

п. 7.10 СТО 72746455-3.8.5-2020

Предел прочности на растяжение, во всех направлениях, не менее:

при +23°С

при -165°С

кПа

320

265

п. 7.11 СТО 72746455-3.8.5-2020
Модуль Е (модуль упругости на растяжение) при -165°С, во всех направлениях, не более МПа 16 п. 7.12 СТО 72746455-3.8.5-2020
Коэффициент Пуассона при -165°С, не менее - 0,4 п. 7.13 СТО 72746455-3.8.5-2020
Плотность, не менее кг/м³ 42 ГОСТ 17177
Группа горючести - Г1 ГОСТ 30244

* - значение, измеренное в течение 24 часов с момента выпуска продукции.

Геометрические размеры*:

Наименование показателя Ед. изм. Значение Метод испытаний
Длина мм От 600 до 3000 ГОСТ 17177
Ширина мм От 600 до 1200 ГОСТ 17177
Толщина мм От 20 до 200 ГОСТ 17177
Внутренний диаметр мм От 22 до 358 ГОСТ 17177

* по согласованию с потребителем возможно изготовление изделий других размеров;


На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
Теплоизоляционные сегменты и полуцилиндры PIR CRYO применяются для тепловой изоляции водопроводов, воздухопроводов, газопроводов, нефтепроводов и других трубопроводов надземной, подземной канальной и бесканальной прокладок, тепловой изоляции трубопроводов с температурой ниже окружающей среды на объектах пищевой промышленности, холодильниках, складах пищевых продуктов и пр.
ВИДЕО:

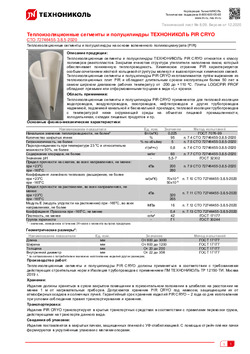

Технический лист
