Фальцевая кровля — полный обзор, минусы и плюсы

В перечне кровельных материалов металл занимает лидерские позиции. Из стали, алюминия, меди сделана фальцевая кровля, что это такое, интересует ценителей традиций в строительстве, а также приверженцев домашнего уюта и безопасности. Шедевры мирового зодчества — Кельнский собор, замок Нойшванштайн и Собор Парижской Богоматери стоят под крышами, сделанными с применением фальцевой технологии.

В обзоре рассмотрим основные характеристики фальцевой кровли, достоинства и недостатки, особенности современных кровельных материалов. Коснемся правил монтажа кровельного покрытия и инструментов, которыми владеют мастера.

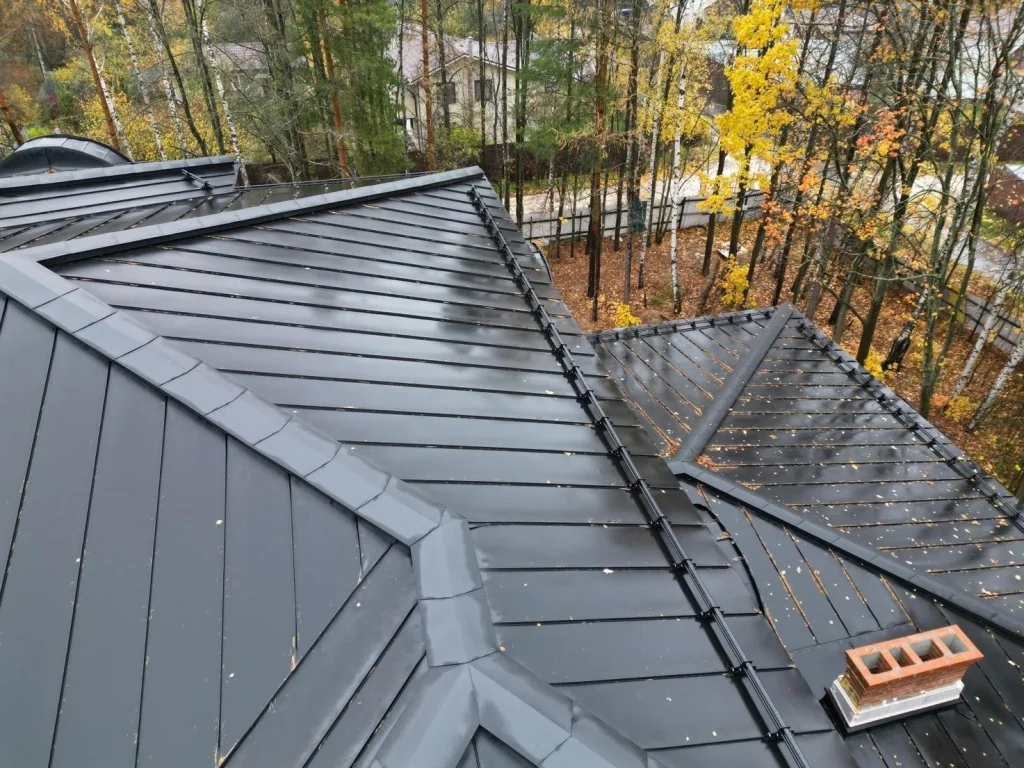

Что такое фальцевая кровля

Кровельное покрытие монтируют из металлических заготовок с загнутыми краями по специальной методике с образованием фальцевого соединения кровли. Технологический загиб образует плотный шов или фальц. Металлические панели завальцовывают при помощи специальных инструментов.

Технология фальцевой кровли не предполагает проделывание отверстий с применением гвоздей и саморезов. Именно механические соединения являются основными причинами протечек, в этом строительном решении течи исключены, т.к. их нет. Крыша без крепежа и отверстий привлекательна стилистически и функциональна.

Терминология

Для лучшего понимания кровельной технологии составим терминологический словарь.

Фальц — это шов, с помощью которого соединяются между собой кровельные картины. Существует несколько видов фальцевого замка.

Штрипс — металлическая полоса, заготовка для изготовления фальцевой картины.

Фальцевая картина — деталь кровельного покрытия с кромками, готовыми для фальцевого соединения.

Кляммер для фальцевой кровли — крепежный элемент, присоединяющий картины и другие металлические детали к кровельному основанию.

Как устроена фальцевая крыша

Основные преимущества фальцевой кровли в ее конструктивных особенностях. Это пирог, состоящий из следующих слоев:

• Удерживающая обрешетка из древесины хвойных пород, лежащая в основании конструкции. Монтируется из реек, на которые укладывают мембрану для поглощения пара и утеплитель. К плоскости основания предъявляются особые требования, чтобы избежать эффекта "стиральной доски". Это не влияет на функционал кровли, но нарушает эстетический вид финишного покрытия.
• Разделительный слой обеспечивает вентиляцию и отведение влаги между слоем подконструкции и кровельным покрытием.
• Финишная обрешетка для закрепления элементов отделки. В зависимости от уклона кровли обрешетка может быть сплошной (обязательно при уклонах 3-10°), а при уклоне больше 10 градусов допускается разреженная обрешетка.

Основные характеристики

При выборе и монтаже кровельных материалов нужно знать их главные характеристики. Одним из определяющих параметров является уклон, при монтаже фальцевого покрытия значения уклона могут находиться в широком диапазоне — от 3 до 90 градусов. От этого показателя зависят величина шага обрешетки и разновидность крепежа.

Размеры панелей следующие:

• длина — любая, в чем и содержится основное преимущество фальца;
• средняя ширина — 41,8–62,5 см;
• полезная ширина — 33,8–54,5 см;
• толщина отличается по типу фальцевых листов: сталь — 0,5 мм, медь — 0,6 мм, цинк, титан или алюминий — 0,7 мм.

У разных производителей размеры панелей могут различаться, выше представлены стандартные размеры. Производители изготавливают исключительно по индивидуальному заказу.

Виды фальцевого замка

Различают следующие фальцевые соединения:

Разновидности фальцевых соединений (современных):

• Двойной стоячий фальц — классический вариант исполнения. При правильном монтаже — 100% гарантия герметичности дома или здания.
• Реечный фальц (брусковый) — применяется нечасто, так как этот вариант не способен обеспечить защиту нижележащих конструкций от воды. Поэтому требования к углу уклона кровли обязательно нужно учитывать.
• Г-образный фальц — существует сравнительно недавно, эстетически выглядит очень эффектно, применяют на больших скатах для крепления фальцевой кровли с уклоном более 25 градусов и чаще всего на фасадах.

В монтаже используют одинарный или двойной фальцевый замок, последние обеспечивают более надежную герметизацию. Подходит для дачных домиков, бань и гаражей.

Плюсы и минусы фальцевой кровли

За время применения технологии монтажа фальцевой кровли она показала свои достоинства и недостатки. На настоящий момент остается традиционным надежным кровельным покрытием.

Преимущества

Перечислим преимущества фальцевой кровли:

• Максимальная герметичность среди металлических кровель;
• Эстетика: отлично смотрится в популярных архитектурных стилях;
• Длительный срок эксплуатации и стойкость к неблагоприятным погодным условиям. Фальцевая кровля из меди или цинк-титана служит более 100 лет. При использовании сталей с полимерным покрытием срок службы и гарантийный срок достигает 50 лет;
• Авторские решения. Кровли изготавливаются разными мастерами и имеют свою индивидуальность. У каждого мастера свой почерк;
• Минимальный вес материала. Фальцевая кровля – это очень легкий материал, который не требует специального усиления кровельной конструкции. Минимальный вес кровли позволяет снизить затраты на доставку и установку, что является дополнительным плюсом для заказчика;
• Минимальный уход за кровлей. Уход за фальцевой кровлей требует минимальных затрат времени и средств. Ее поверхность легко очищается от пыли, грязи и листвы с помощью обычной мягкой щетки или швабры. При необходимости можно использовать моющие средства, однако они должны быть неагрессивными, чтобы не повредить покрытие кровли.

Один из главных плюсов в возможности применения разнообразных дизайнерских решений в оформлении кровли. Примером является современный проект — ромбовидные картины, при помощи которых удается достигнуть неординарных визуальных эффектов.

Недостатки

У любого материала есть свои недостатки, минусы фальцевой кровли также отмечают:

• Сложность монтажа с учетом множества факторов, таких как:
  • установка кляммеров (крепление металла к основанию);
  • надлежащее качество основания;
  • используемый материал.
• Стоимость и скорость монтажа — дорого и долго.
• Привлечение для работ мастеров высокого профессионального уровня с большим парком оборудования и инструментов. А также потенциальные затраты на ремонт для случаев, когда монтаж проведен с ошибками.

Недостатки довольно весомые, но долговечность и эстетические качества фальцевого покрытия их перевешивают.

Типы материалов для фальцевых систем

Раньше из-за отсутствия технологий и материалов фальцевые кровли выглядели довольно уныло. С появлением спроса и роста квалификации кровельщиков технология монтажа стремительно начала развиваться. И, конечно, это подтолкнуло производителей изобретать новые решения, а чаще модернизировать имеющиеся материалы. Это позволило создавать выдающиеся архитектурные проекты.

Выбирая материал, необходимо учитывать срок эксплуатации крыши, ее конфигурацию, соотносить стоимость кровельных стройматериалов с общей стоимостью строительного проекта.

Сталь

Наиболее распространенный материал фальцевой кровли, служит до полувека. По соотношению цены и качества сталь — абсолютный фаворит в фальцевых кровлях. А при использовании разработок наших российских комбинатов доступный для большего количества людей. Применяется как в частном секторе, так и на больших, значимых объектах.

Для придания стальным листам антикоррозионных свойств их покрывают специальными растворами и полимерной пленкой. Текстура покрытия может быть как гладкой, так и шероховатой.

Почему не вся сталь подходит для фальцевой кровли

Не вся сталь, которая идеально подходит для процесса машинного формования пригодна для ручной механической обработки. В процессе формования узла происходит механическое воздействие на сталь и ее покрытие, поэтому так важно обращать внимание при выборе материала на 4 фактора:

• Пластичность — способность металла под действием нагрузки менять свою форму без разрушения и сохранять ее после снятия нагрузки. Так как фальцевая кровля изготавливается при ручном формовании, то необходимо использовать в меру пластичную сталь. При применении слишком жесткой стали, возникнут затруднения при прокатке и закрытие замков, что повлечет повреждения полимерного покрытия. А использование мягких марок стали подходит только для изготовления сложных кровельных узлов. На рядовой кровле мягкость будет только мешать монтажу фальцевого покрытия.
• Полимерное покрытие — это ещё одна деталь, которая важна для защиты металлических поверхностей от коррозии, механических повреждений, внешних и других воздействий. Помимо этого, внешняя сторона покрытия не выцветает и сохраняет свой эстетический вид на длительное время.
• Класс цинкования. Количество нанесённого цинкового слоя влияет на долговечность кровельной стали. Ведь именно он защищает стальную основу (подкат) от коррозии. При этом зависимость срока службы изделия от толщины слоя цинка после первых двух лет эксплуатации линейна: чем толще слой цинка, тем дольше прослужит изделие. Для фальцевой кровли рекомендуемое содержание цинка - 275 г/м².
• Гарантия. А именно гарантия производителя на УФ-излучения и сквозную коррозию. От этих свойств зависит долговечность и срок службы кровельного покрытия.

В прошлом году "Северсталь" выпустила пластичную марку стали с полимерным покрытием Rooftop Бархат, специально для фальцевой кровли. Rooftop Бархат имеет текстурированное, матовое покрытие без характерного блеска, что придает благородный внешний вид кровле. Гарантия от производителя до 30 лет,- Рассказывает эксперт компании "ОДИН", Глазунова Екатерина Игоревна.

Алюминий

Легкий, способный принимать любые формы металл, им можно крыть крыши со сложными изгибами. Алюминиевая крыша оказывает небольшую нагрузку на кровельную конструкцию и служит до 70 лет. Стоимость материала и монтажа высокая.

Медь

Один из первых строительных материалов. Медь относят к самым дорогим покрытиям. Медные крыши со временем приобретают благородный вид. Первоначальный блеск сначала темнеет и становится коричнево-черным сменяется зеленоватым оттенком, а со временем сменяется зеленоватым оттенком. Долговечный срок службы кровли и ее податливость при монтаже прекрасно подходит для фальцевых решений.

Чаще используется на храмах, церквях или на объектах исторической ценности, реже в частном домостроение

Цинк-титан

Долговечный и очень требовательный к монтажу и к хранению. Практически недоступен на данный момент на территории РФ. Широко применялся на исторических зданиях и больших проектах, привлекал взор архитекторов своим благородным внешним видом. Узкая цветовая гамма и большая стоимость всегда сужала круг потребителей.

Набор оборудования и инструментов

Монтаж фальцевой кровли — достаточно трудоемкий процесс, требующий набора инструментов и оборудования:

• Листогиб объектный. Необходим для подгона заготовок по месту (ендовы, отливы, откосы), формирования кровельного замка (в этом случае будет ограничение по рабочей длине станка), для формирования доборных элементов. Важно знать, что на листогибе не безопасно гнуть арматуру и гвозди.
• Фальцепрокатный станок — самый простой и быстрый способ профилировать листы металла нужной длины. Превращает обычный листовой металл в фальцевую картину.
• Ручной роликовый листогиб — альтернатива стационарному листогибу, в отличие от него более мобильный, легкий и не ограничен по длине.
• Рамки для закрытия фальцевого замка. Кровельные картины укладывается на смонтированную обрешетку, и далее их необходимо скрепить между собой. Именно для этого предназначены кровельные рамки.
• Зажимы. Перед тем, как монтировать по месту ту или иную заготовку, для её подгона по размеру используют зажимы (фиксаторы). По сути, это дополнительные руки.
• Ножницы по металлу. Без них любому кровельщику будет достаточно сложно отрезать ненужную часть металла. В частности, если речь идет о мысиках, обходе трубы и прочих элементах кровли, которые подразумевают криволинейные резы металла.
• Кровельные клещи. Там, где в крепких руках кровельщика не хватает силы для подгиба металла, в работу идут кровельные клещи. Некоторые элементы требуют, помимо закрытия фальцевого замка, еще и дополнительных манипуляций с ним. Например, "подваливание замка", т.е. скрученные в замок 5 слоев металла необходимо аккуратно положить на металл.
• Киянка, безотбойный молоток,оправки. Необходимы для формирования фальцевого шва в местах соединения и пересечения кровельных картин, в том числе и на радиусах.

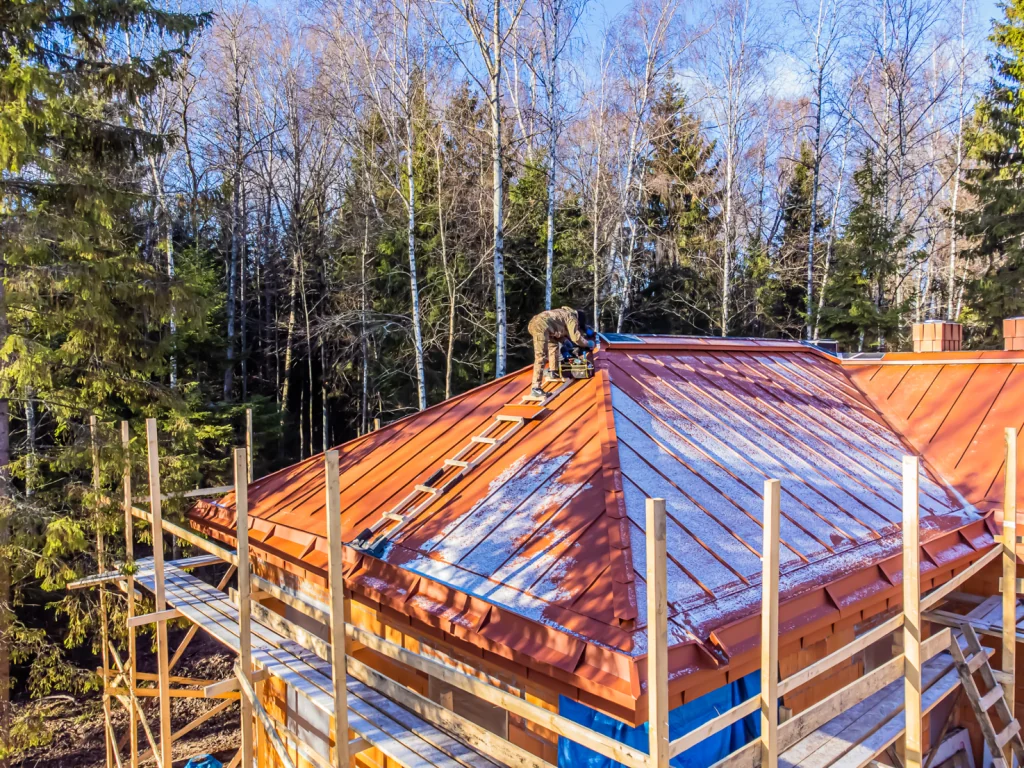

Инструкция по монтажу

Перед монтажом заготавливают фальцевые панели для кровли. Их изготавливают самостоятельно при наличии фальцепрокатного и листогибочного оборудования. Если станки отсутствуют, покупать их нецелесообразно, лучше приобрести готовые картины в специализированных магазинах. Изделия продаются с крепежными элементами, таким образом в наличии оказывается готовый комплект.

Подготовка поверхности и основы

На первых этапах создают пирог фальцевой кровли. Начинают работу с монтажа утеплителя, в качестве которого обычно выступает минеральная вата. Плиты минваты монтируются в распор между стойками, выступающие части подрезают. Со стороны помещения на минеральный утеплитель укладывают пароизоляционную мембрану, предварительно пленку нарезают на полосы, собирая их внахлест, скрепляя строительным скотчем. Если планируется монтаж "холодной" крыши, эти шаги пропускают.

Гидроизоляция является обязательной частью пирога, ее размещают поверх стропил с внешней стороны. Предварительно необходимо установить капельники для сбора влаги. Гидроизоляционную мембрану также разрезают на полосы. Размещают их по направлению от карниза к коньку, крепят к частям стропил степлером. Полосы располагают внахлест, проклеивая стыки скотчем. Гидроизоляционную пленку нужно разместить с маленьким провисанием, чтобы она не порвалась, а между слоями оставался воздух.

Закрепление кровельных элементов

Контробрешетка — одна из кровельных деталей. Конструкцию складывают из брусков размером 50х50 мм, монтируют деревянные дощечки вдоль стропил, укрепляют саморезами. Перпендикулярно контробрешетке размещается обрешетка из досок толщиной не менее 25 мм. Шаг обрешетки зависит от уклона кровельной конструкции. При подвесной водосточной системе после сборки обрешетки внизу выбирают пазы, в них будут закреплены крюки для конструкции водостока.

Важно учитывать, что шаг обрешетки под фальцевую кровлю должен соответствовать стандартам строительства. Расстояние от доски до доски необходимо выдерживать не более 60 мм для уменьшения влияния снеговых и ветровых нагрузок. Картины защищены от разрыва, а фальц от деформации. В районе желобов настил делают сплошным шириной не менее 700 мм.

Создание фальцевых соединений

Далее приступают к установке картин, начинают со стартовой. Панель этого типа может с обеих сторон монтироваться к основанию. Начальную планку располагают со стороны торца кровельного покрытия перпендикулярно карнизу. Первая картина задает схему укладки остальных, поэтому ее нужно смонтировать максимально ровно.

Панель крепят к доскам обрешетки следующим образом (вариант):

• Нижнюю часть закрепленного листа загибают за карнизную планку. Предварительно края замков подрезаются на глубину 25 мм, используют ножницы по металлу.
• К первой картине укладывается вторая. Места сопряжения двух кровельных картин на карнизе (фальцевый шов) вальцуют между собой и загинают за карнизную планку.
• Готовое фальцевое соединение обжимается кровельными рамками. Сначала выполняют начальный зажим, используя рамку для горизонтальных замков. Затем закрывают шов рамкой под двойной фальц.
• Так укладывают все картины, последнюю нужно обрезать, чтобы она не закрывала фасад. Крайний в ряду лист подгибают и крепят кляммерами.

Герметизация и защита фальцевой кровли

Далее приступают к монтажу ендовы — внутреннего угла в местах укладки кровельных картин или примыканий к стене здания. Ендову зацепляют с карнизной планкой и укладывают на неё кровельные картины соединяя с ендовой в замок.

Трубы и шахты вентиляции необходимо обойти. Из кровельного металла вырезают специальные фартуки, одной частью они примыкают к стенке трубы, другой к рядом расположенной картине. Пространство между ними накрывают примыкающими фальцевыми картинами.

По окончании основных работ монтируют конек для вентиляции:

• Со стороны верхних краёв кровельных картин вдоль конька делают отгибку металла так, чтобы за ней можно было смонтировать брус 50х50 мм, который будет прикрывать отгибку.
• На брус уложенный вдоль конька с двух сторон монтируются бруски 50х50 "домиком" перпендикулярно продольному брусу. Между "домиками" монтируется сетчатая вентиляционная лента. На "домики" укладывается обрешётка.
• По обрешётке монтируется финишное покрытие из металла.

На первый взгляд, перечисленные операции кажутся несложными, однако, в этой работе есть немало нюансов, с ними справится только опытный кровельщик. Мастер, который может предъявить заказчику реальные примеры своих работ, наверняка выполнит задачу.
